J10
Cortina de aire industrial

ACA-I-G-EC

Cortina de aire industrial para un caudal de aire de hasta 19000 m3/h.
Disponible únicamente con calefactor de agua caliente.

Aplicación:
  • Para tratar aire limipio en espacios como talleres de manufacturación, almacenes y otros edificios industriales con una altura de instalación recomendada de 7,5 m.
  • ACA-I-G-EC se diferencia en la disposición interna. La idea es minimizar las pérdidas de calor y el desperdicio de energía. ACA-I-G-EC es una cortina de aire de doble impulsión de aire que utiliza tecnología única. De hecho, la rejilla de impulsión no está completamente cubierta por el intercambiador de agua (como la ACA-I-EC). La rejilla de impulsión está cubierta solo por ¾ (aproximadamente) por la batería de agua. Esto crea dos corrientes de aire en la impulsión. La primera corriente de aire frío, que se usa para proteger el ambiente interno del viento frío que viene del exterior y que hay aire que pasa a través de la batería de agua caliente, se calienta y este aire contribuye a mantener la temperatura deseada dentro del edificio.

Color:
  • RAL 9016 (otros RAL bajo demanda).
Composición:
  • Incluye mando SUPERIOR - AirGENIO
  • Longitud nominal de 1.65, 2.20 y 2.75 m.
  • Módulosde fácil y rápido ensamblaje.
  • 3 modos de regulación disponibles.
  • Protección IP44 sin calefactor, IP20 con calefactor.
  • El bescambiador puede trabajar a una temperatura máxima 110ºC y hasta una presión de 1.6 MPa.
Montaje:
  • Para instalación vertical u horizontal, bajo demanda.
  • La cortina debe ser instalada en espacios con una temperatura de 5º hasta 40ºC, con una humedad relativa de hasta el 80%.
  • La cortina debe ser instalada lo más cerca posible a la parte superior (lateral) de la apertura de la puerta.
  • Para un correcto funcionamiento la cortina debe superar por 100 mm ambos lados de la apertura.
Accesorios:
  • Controlador de velocidad.
  • Válvula termostática.
  • Válvula de 3 vías con servo.
  • Unida de control.
  • Interruptor de puerta industrial.
Otros productos disponibles:

Hay 2 opciones disponibles:
T: con calefactor de agua.
TP: batería de calentamiento de agua con protección anticongelante.

Texto para oferta:

Cortina de aire montada en la superficie. Equipada con ventiladores axiales de gran poder, controlados por un control remoto, suministrado con la cortina de aire. Diseñada para trabajar con calefactor de agua o batería de agua. La carcasa, fabricada en acero, está pintada en RAL 9016, con la opción de otros colores bajo pedido. Esta preparada para GBS y está equipada de forma estándar con un contacto de entrada externo, un contacto de entrada de puerta y un contacto de salida de operación y error. Fabricada con motores EC.

AH tipo ACA-I-G-EC

Ejemplo de pedido:

ACA-I-G-EC-150-T



Eplicación:

ACA-I-G = Modelo de cortina de aire

EC = Tipo de motor

150 = Tamaño (ver tabla)

T = Con calefactor de agua (opcional)

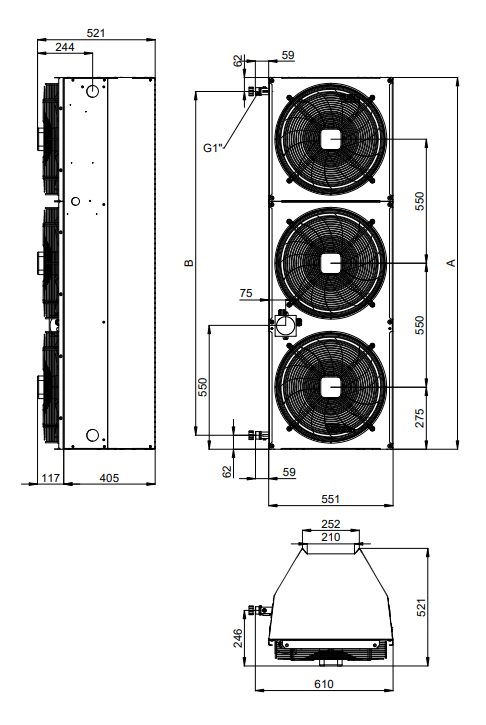

Dimensiones:
