J10
Cortina de aire mural

ACA-S4

Cortina de aire para un caudal de aire de 2200 hasta 6300 m3/h.

Aplicación:
  • Para tratar aire libre de polvo, grasa, humos químicos y otras impurezas del aire.
  • Hay 2 modelos en función de la aplicación:
  • ACA-S4-B: cortina de aire para tiendas, restaurantes, hoteles y oficinas con una altura de instalación recomendada de 4 m.
  • ACA-S4-C: cortina de aire para centros comerciales, edificios administrativos y plantas de manufacturación con una altura de instalación recomendada de 5 m.
Color:
  • Estándar RAL 9016 (otros RAL bajo pedido).
Composición:
  • Longitud nominal de 1, 1.5, 2 o 2.5 m.
  • Rejilla de succión y filtro en una misma cara.
  • Protección IP20.
  • La bateria puede trabajar hasta una temperatura máxima de 100ºC y una presión de 1,6 MPa.
  • La cortina puede ser controlada por un panel conectado por cable o por control remoto, con la posibilidad de contral múltiples cortinas simultániamente.
  • Incluye 3 modos de funcionamiento, en función del tipo de control: BASIC, COMFORT y SUPERIOR.
  • Incluye interfaz para conexión con módulo de control AirGENIO.
Montaje:
  • La cortina de aire debe ser instalada en areas interiores donde la temperatura ambiente sea entre 0º hasta 35ºC y una humedad relativa de hasta el 80%.
  • Debe ser instalada en posición horizontal.
  • Debes ser colocada lo más cerca posible del marco superior de la puerta.
  • Para asegurar un correcto funcionamiento se recomienda que la anchura de la cortina sobrepase la de la puerta 10 cm por cada lado.
  • Tener en cuenta las conexiones eléctricas en la instalación.
  • Utilizar los soportes incluidos.
Accesorios:
  • Módulo de control.
  • Válvula termostática.
  • Válvula con servomotor.
  • Válvula de mezcla con servomotor.
Otros productos disponibles:
  • Hay 3 opciones disponibles:
    • E: con calefactor eléctrico de triple etapa.
    • V: con calefactor de agua de triple etapa.
    • S: sin calefactor.
Texto para oferta:

Cortina de aire montada en la superficie tiene un sistema de derivación de última generación, que crea un chorro de aire agradable. El ventilador está controlado por un control remoto de 5 velocidades, suministrado con la cortina de aire. La carcasa, fabricada en acero, está pintada en RAL 9016, con la opción de otros colores bajo pedido. Se pueden controlar hasta 9 cortinas de aire en maestro / esclavo utilizando un cable RJ45 y un control con cable. Esta preparada para GBS y está equipada de forma estándar con un contacto de entrada externo, un contacto de entrada de puerta y un contacto de salida de operación y error. Fabricada con motores AC.

AH tipo ACA-S4

Ejemplo de pedido:

ACA-S4B-15S



Explicación:

ACA-S4B = Modelo de cortina de aire

15 = Tamaño (ver tabla)

B = Altura de instalación (ver tabla)

S = Sin Calefactor (opcional)

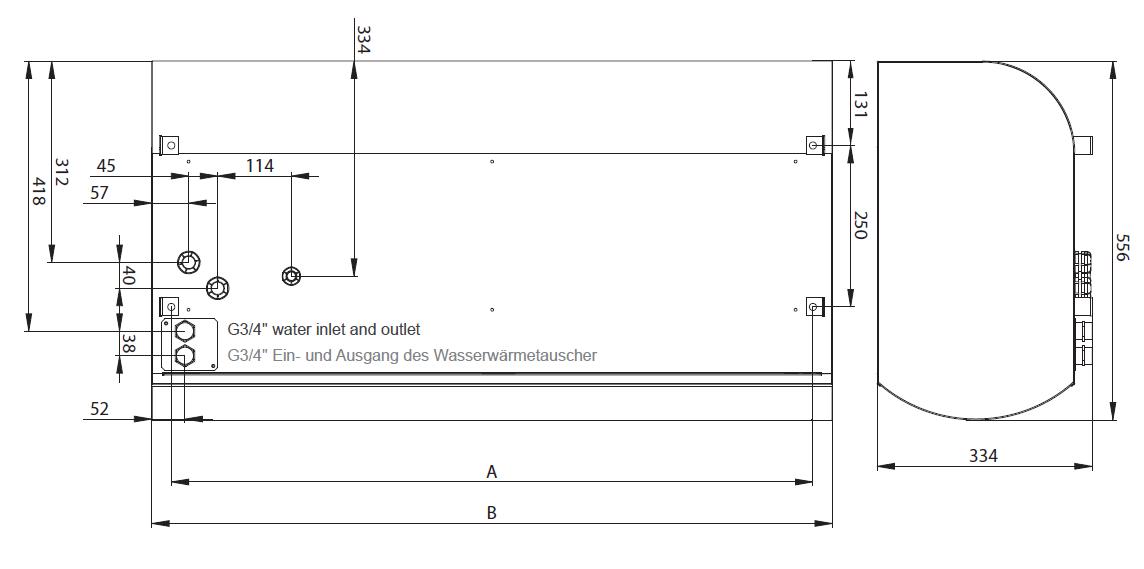

Dimensiones:
Datos técnicos:
