A01
Rejilla de retícula

AHR

Rejilla de retícula de bastidor fijo y paso de 15x15 mm, adaptable a techos modulares.

Aplicación:
  • Para retorno de aire en instalaciones con caudales elevados.
  • Dimensiones: desde 200mm a 1.200mm de longitud y de 100mm a 600mm de altura, con un rango de caudales de 200m³⁄h a 20.000m³⁄h.
Material:
  • Aluminio.
Color:
  • Acabado aluminio anodizado o blanco RAL 9016.
Montaje:
  • Fijación por tornillo o pestillo.
Accesorios:

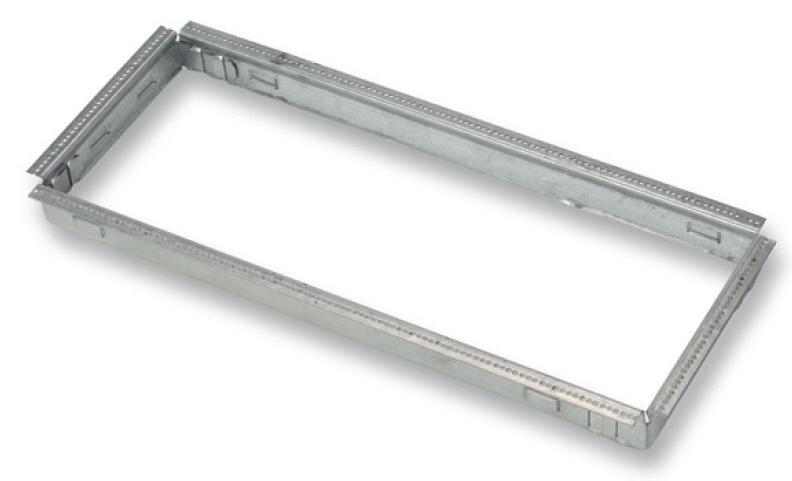

  • Marco de montaje CC.

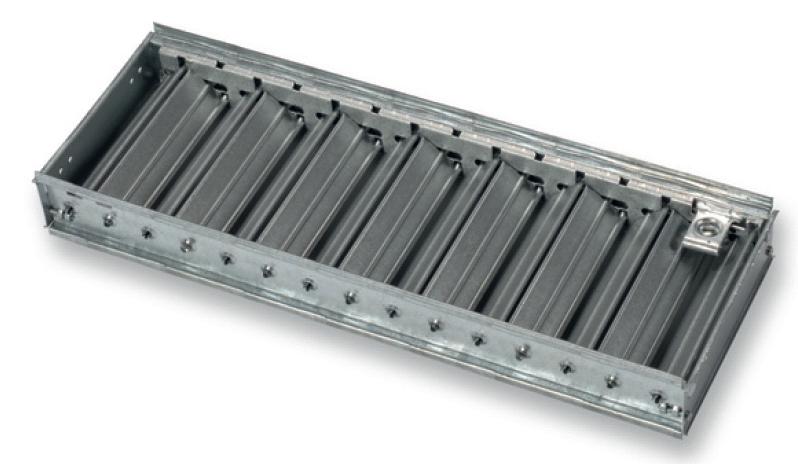

  • Regulador de caudal DW.

Otros productos disponibles:
  • AHR-BE: rejilla de retícula de bastidor estrecho.
  • AHR-BAS: rejilla de retícula abatible con sistema Push & Pull.
Texto para oferta:

Rejilla de retorno para montaje en pared en aluminio anodizado de retícula para instalaciones con caudales elevados. Consta un sistema de fijación invisible mediante clips y puede estar provista de una compuerta de regulación de caudal.

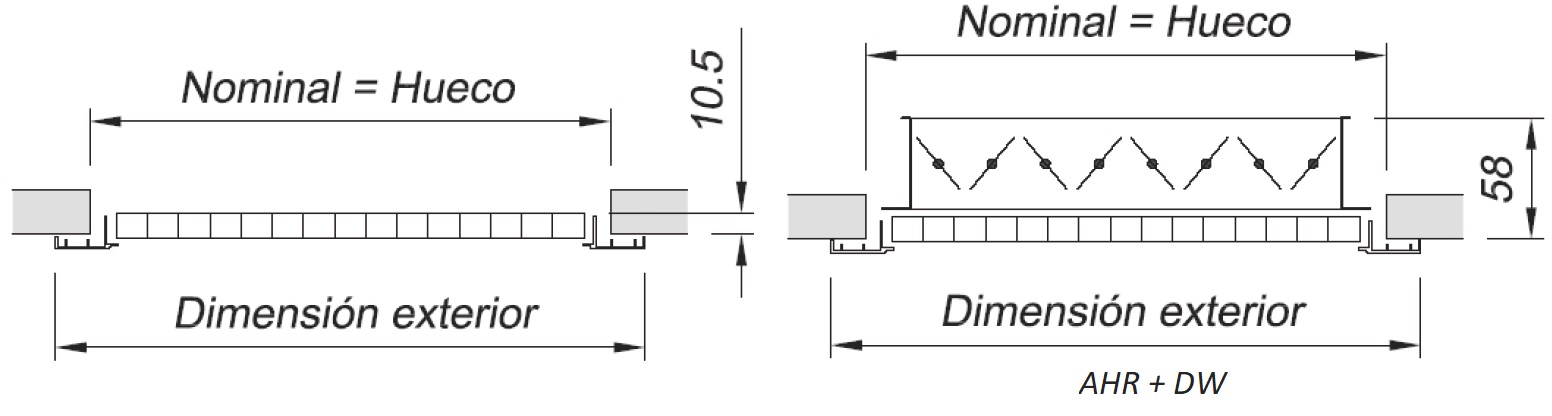

AH tipo AHR+CC+DW.

Ejemplo de pedido:

AHR, 800, 200 + DW + CC

Explicación:

AHR = Tipo de rejilla
800 = Longitud (ver tabla)
200 = Altura (ver tabla)

Accesorios (Opcionales):
CC = Marco de montaje
DW = Compuerta de regulación

Selección rápida:
