E01
Compuerta de desenfumage

AVANTAGE 1V

Compuerta de desenfumage de una batiente, con resistencia al fuego de 1 o 2 horas, disponible también la versión con rearme motorizado (Avantage 1V ME).

Aplicación:
  • Las compuertas AVANTAGE se utilizan para la evacuación de humo en los edificios a fin de facilitar una evacuación segura de personas.
  • Resistente al fuego 60 min. (AVANTAGE 1V60) o 120 min. (AVANTAGE 1V120).
Composición:

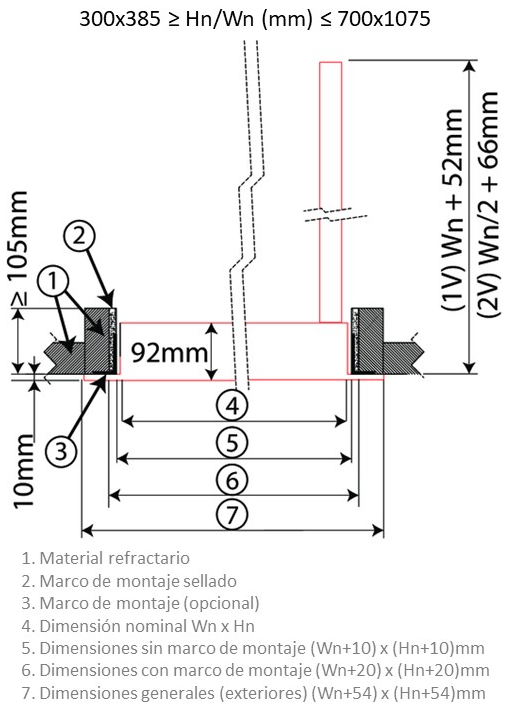

  • Dimensiones disponibles:
    • Longitud desde 300 hasta 700 mm.
    • Altura desde 385 hasta 1075 mm.
  • Mecanismo de apertura con desbloqueo a través de control remoto mediante el envío de un impulso eléctrico (VD) o por la interrupción (VM) de la corriente de suministro de la bobina.
  • Bobinas incluidas.
  • Cable de entrada a través de un agujero perforado en la cubierta refractaria en una de las esquinas del marco frontal metálico.
  • Incluye contactos de principio-fin de carrera unipolares.
  • Hermeticidad al aire superior (probado a 1500 Pa).
  • Una batiente (1V).
Montaje:
  • Respetar la indicación de superior/inferior.
  • Cable de entrada a través de un agujero perforado en la cubierta refractaria en una de las esquinas del marco frontal metálico.
  • Dirección de instalación: mecanismo en el lado libre de fuego.
  • Verificar la libre circulación de la hoja/batiente.
Accesorios:
  • Marco tipo EASY-KAP.
  • Rejilla de chapa perforada especial para desengumage GHAC-CP.
  • Rejilla de retícula tipo GFV-PB en chapa de acero perforada con cierre de rosca.
Otros productos disponibles:
  • Versión con rearme motorizado (Avantage 1V ME)

  • Interruptor de principio de carrera.
  • Interruptor de final de carrera.
Texto para oferta:
  • Compuerta de desenfumage de tipo rectangular, de una batiente, con una resistencia al fuego de 60 o 120 minutos certificada según normas EN 1366-10 / EN 12101-8. Adecuados para su uso en desenfumaje de espacios protegidos como vestíbulos (SAS) y pasillos, ventilándolos de forma natural o mecánica. Se abren para evacuar el humo en situaciones de emergencia mientras mantienen la integridad resistente al fuego en la posición de espera.
  • AH tipo AVANTAGE
Ejemplo de pedido:

AVANTAGE 1V 120 450x415 + FDCU



Explicación:

AVANTAGE 1V 120 = Tipo de compuerta de desenfumage, de 1 batiente y RF de 120 minutos

450 = Longitud (ver tabla)

415 = Altura (ver tabla)

FDCU = fusible de final de carrera (incluido)

Datos técnicos:
