E01
Compuerta cortafuegos rectangular Rf2h

CU2

Compuerta cortafuegos rectangular con una resistencia al fuego de 2 horas.

Aplicación:
  • Para cerrar y sellar los conductos de ventilación en caso de incendio.
  • Cuando la temperatura en la compuerta supera los 72ºC, el fusible térmico se rompe y la compuerta se cierra. Al cerrarse, el material "palusol" que se encuentra alrededor de las lamas cortafuegos se expandirá asegurando un sello hermético e ignífugo contra el aire caliente y el humo. Para cerrar y sellarconductos de ventilación en caso de incendio.
  • Para temperaturas del aire desde -10ºC hasta la temperatura del eslabón fusible.
  • Para aire con RV 0-96%.
  • Rango tamaños de 200 a 1500 mm de ancho y de 200 a 1000 mm de alto.
Material:
  • PromatectH
Composición:
  • Carcasa ignífuga de PromatectH ligero.
  • Lama cortafuego PromatectH.
  • Sello palusol alrededor de la lama.

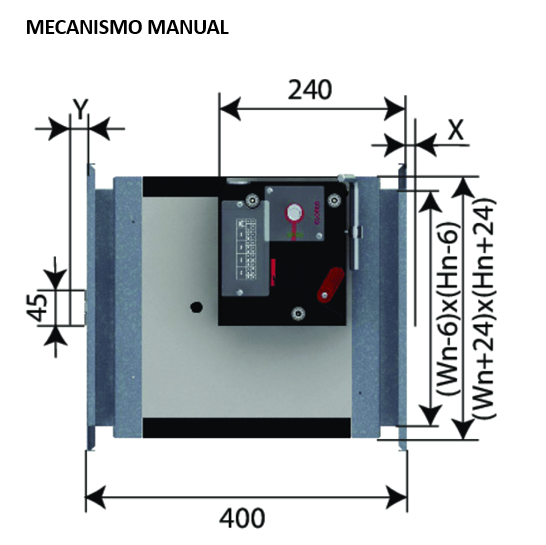

  • Mecanismo de control manual CFTH con fusible tarado a 72ºC.
  • El modelo estándar está equipado con pestañas de conexión de 20 mm para los conductos (otros tipos de pestañas disponibles sobre pedido).
  • Certificado según normas NEN6077 / NBN 713-0 0 / EN 1366-2.
Montaje:
  • Para ser insertada en paredes o suelos resistentes al fuego: debe ser fijada con cemento ignífugo.
  • Para ser conectada a conductos de aire rectangulares mediante pestañas de 30 mm.
Accesorios:
  • Yeso resistente al fuego BP.
  • Gel de siliconas resistentes al fuego BMS.
  • Espuma resistente al fuego PU BAP.
  • Principio/fin de carrera FCU (disponible como KIT o premontado).
Otros productos disponibles:

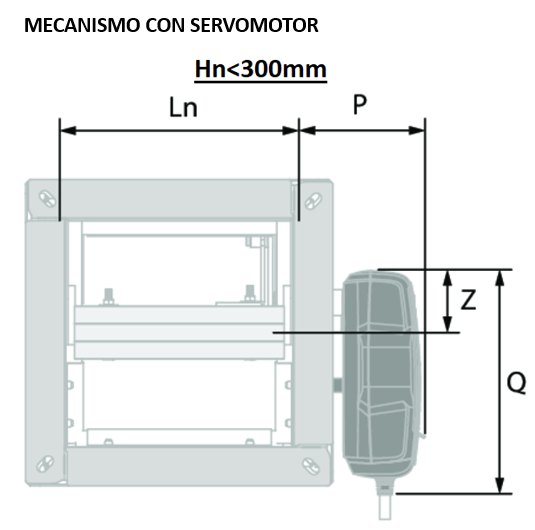

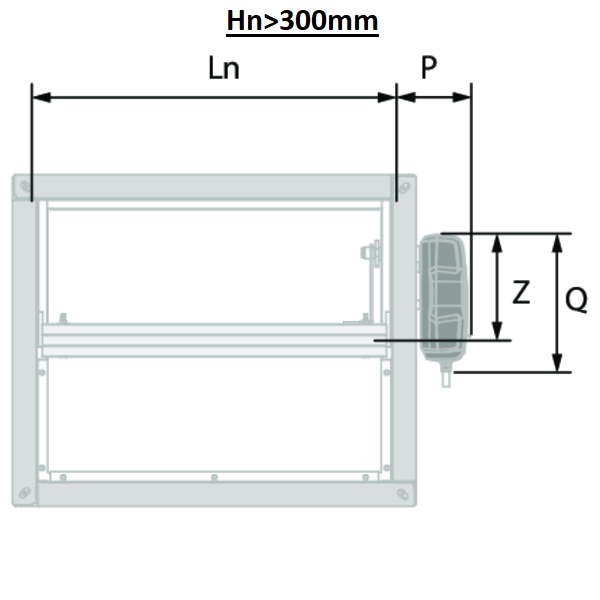

  • Disponible la opción de mecanismo de operación motorizado con nuevo servomotor más eficiente: ONE T 24 FDCU ó ONE T 230 FDCU (dimensiones disponibles hasta 1500x1000 mm).
  • Disponible opción con mecanismo de operación motorizado con servomotor Belimo: CU2+BLFT24 o BFN24.
  • Disponible la opción de bobina de accionamiento: CU2+UNIQ VD/VM.
Texto para oferta:
  • Compuerta cortafuego de tipo rectangular con una resistencia al fuego de 2 horas certificada según normas NEN6077 / NB 713-0 0 / EN 1366-2. Consiste en un túnel de acero galvanizado y una boca cortafuego Promatec. El mecanismo de control puede ser manual o automático y tiene un indicador de posición de lamas y un fusible térmico a 72ºC.
  • AH tipo CU2
Ejemplo de pedido:
  • CU2, 800x300



Explicación:

CU2 = Compuerta cortafuegos rectangular Rf2h

800 = Longitud (ver tabla)

300 = Altura (ver tabla)

Datos técnicos:
