B03
Compuerta Iris

IRIS

Compuerta de regulación de acero galvanizado IRIS de diafragma con puntos de medida de presión.

Aplicación:
  • Para controlar y medir el volumen de aire en sistemas de ventilación y aire acondiconado.
  • La compuerta del diafragma garantiza un ajuste perfecto entre la indicación del diámetro en la manilla y la abertura de la válvula.
  • 8 posiciones de ajuste de abertura.
  • Disponible en una gama de entre Ø80 hasta  Ø800 mm.
Material:
  • Acero galvanizado.
Composición:
  • Cuerpo y válvula fabricados en chapa de acero galvanizado.
  • Tuerca reguladora de plástico con llave de plástico.
  • Tomas de presión situadas en cada lado de la compuerta para conectar el manometro.
  • Pegatina con gráfico de selección, indicando el volumen de aire en las distintas posiciones de abertura de la compuerta y según el nivel de presión.
  • Juntas flexibles.
Montaje:
  • Para montaje entre dos conductos.
Otros productos disponibles:

IRIS INOX compuerta de regulación tipo IRIS de acero inoxidable.

Texto para oferta:
  • Compuerta de regulación de caudal constante circular de tipo diafragma, adecuada para sistemas de presión media y alta. Está fabricada en chapa de acero galvanizado.
  • AH tipo IRIS.
Ejemplo de pedido:

IRIS-200



Explicación:

IRIS= Tipo de compuerta de regulación

200= Tamaño (ver tabla)

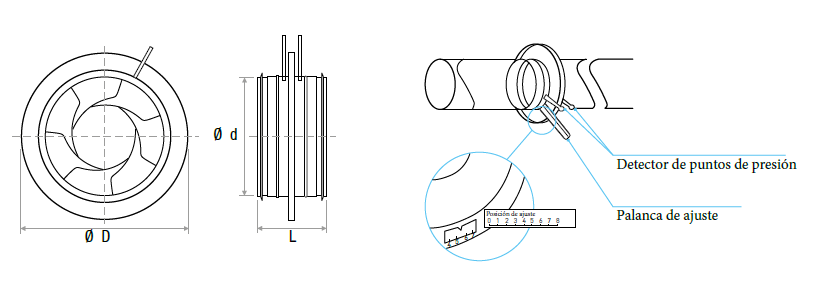

Dimensiones:
Selección rápida:
Datos técnicos:
