F04
Entrada de aire acústica y autorregulable

ISOLA 2

Entrada de aire acústica autorregulable con atenuación certificada.

Aplicación:
  • Para sistemas de simple flujo en sistemas autorregulables.
  • Utilizadas en superficies inclinadas, tragaluces, bajo la caja de la persiana, etc.
Material:
  • Plástico blanco.
Color:
  • Fabricada en termoplástico blanco RAL 9016.
  • También disponibles otros colores bajo demanda: marfil, gris claro, bronce, roble, marrón y negro.



Composición:
  • Las entradas de aire ISOLA.2 22, 30 o 45 m3/h satisfacen la atenuación acústica requerida por las nuevas regulaciones (NRA) para muros exteriores DnT,Atr o 30 dB.
  • La entrada de aire ISOLA.2 45 tiene una atenuación acústica de clase ESA 4.
  • Las entradas de aire ISOLA.2.22, ISOLA.2 30 y ISOLA.2 45 con prolongación RA garantizan un aislamiento acústico de la pared de clase ESA 5:
    • Clase ESA 4 : Dn,e,w + Ctr >= 36 dB, Necesario cuando: superficie en m² del cuarto / número de entradas de aire > 10.
    • Clase ESA 5 : Dn,e,w + Ctr >= 39 dB, Necesario cuando: superficie en m² del cuarto / número de entradas de aire < 10.
  • La entrada de aire ISOLA.2 está también disponible en 15 m³/h (las mismas características que ISOLA.2 22).
  • Las entradas de aire ISOLA.2 22 y ISOLA.2 30 con prolongación acústica RA tienen un aislamiento acústico  Dn,e,w (Ctr) igual a 41 dB.
Montaje:
  • En el interior, la placa base está instalada en la carpintería y fijada con tornillos.
  • El agujero en la carpintería puede ser posicionado en la parte superior o centrado en la placa base (la posición superior sólo es posible para ISOLA.2 45).
  • La cubierta, con o sin prolongación, está fijada en la placa base a presión.
  • En la pared exterior, el capuchón de fachada, tipo CE2A, está fijado con tornillos.
Accesorios:

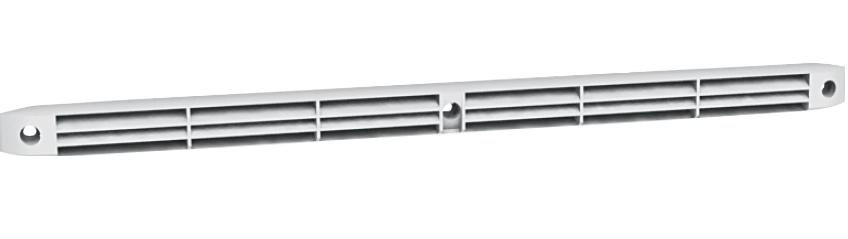

  • Cubierta de lluvia exterior tipo CE2A.

  • Capuchón acústico CFA

Otros productos disponibles:
  • Entrada de aire higrorregulable tipo Isola HY (opcional con extensión acústica tipo RA).
  • Entrada de aire higrorregulable tipo Aira HY.
Texto para oferta:
  • Entrada de aire acústica autorregulable con atenuación certificada. Las entradas de aire ISOLA 2 pueden ser utilizadas en superficies inclinadas, tragaluces, bajo la caja de la persiana, etc.
  • AH tipo ISOLA 2.
Ejemplo de pedido:
  • ISOLA 2, 30 RA + CE2A



Explicación:

ISOLA 2 = Tipo de entrada de aire.

30 = Caudal de aire en m3/h.

RA = Extensión acústica (opcional).

CE2A = Cubierta exterior (opcional).

Dimensiones:
