Protección de escaleras mediante sobrepresión

Definición

Se considera una escalera de evacuación sobrepresionada a una escalera de trazado contínuo desde su inicio hasta su desembarco en planta de salida del edificio que, en caso de incendio, constituye un recinto suficientemente seguro para permitir que los ocupantes puedan permanecer en el mismo durante un determinado tiempo. Para ello deben reunir, además de las condiciones de seguridad de utilización exigibles a toda escalera (DB-SU 1-4), una serie de condiciones.


Condiciones a cumplir

El recinto debe contar con protección frente al humo, mediante una de las siguientes opciones:

Ventilación natural
Mediante ventanas practicables o huecos abiertos al exterior. Mínimo 1m2 de ventilación por planta.

Ventilación mediante conductos independientes de entrada y salida de aire
Dispuestos exclusivamente para esta función, cumpliendo las siguientes condiciones:
         - La superficie de la sección útil total es de 50 cm2 por cada m3 de recinto, tanto para la entrada como la salida de aire. Para conductos rectangulares, la relación entre los lados mayor y menor no debe ser mayor de 4.
         - Las rejillas tienen una sección útil de igual superfície y relación máxima entre sus lados que el conducto al que están conectadas.
         - En cada planta las rejillas de entrada de aire están situadas a una altura sobre el suelo menor que 1 m y las de retorno enfrentadas a estas y a una altura mayor de 1,8 m.

Sistema de presión diferencial conforme EN 12101-6:2005
El principio de funcionamiento de estos sistemas es crear un gradiente de presión que asegure la máxima presión en las áreas protegidas, eliminando los gases calientes de la zona  del incendio.


Clasificación de sistemas de presión diferencial para edificios

El control de humo mediante presión diferencial abarca diferentes clasificaciones por sistemas, reflejadas en la tabla a continuación:

Clase de sistema Ejemplos de uso
Sistema de clase A Para medios de escape. Defensa in situ
Sistema de clase B Para medios de escape y lucha contra incendios
Sistema de clase C Para medios de escape inmediata evacuación simultánea
Sistema de clase D Para medios de escape. Riesgo de personas dormidas
Sistema de clase E Para medios de escape, con evacuación por fases
Sistema de clase F Sistema contra incendios y medios de escape



Requisitos del sistema de clase C

Criterios de flujo de aire

La velocidad de flujo de aire a través de la puerta abierta entre un espacio presurizado y el área de alojamiento, no debe ser inferior a 0,75m/s siempre que:
  • En el piso de incendio, las puertas entre el alojamiento y la escalera presurizada y el vestíbulo, estén abiertas.
  • En la planta afectada, estén abiertos los trayectos de escape de aire al exterior desde el alojamiento.
  • Permanezcan cerradas todas las demás puertas excepto las de la planta afectada.


Diferencia de presión

La diferencia de presión a ambos lados de una puerta cerrada entre el espacio presurizado y el área de alojamiento, debe tener el valor que se indica en la siguiente tabla:

Posición de las puertas Valor mínimo de la presión diferencial a mantener
i) Las puertas entre el área de alojamiento y els espacio presurizado están cerradas en todas las plantas. 50 Pa
ii) Todas las puertas entre la escalera presurizada y la salida final están cerradas. 50 Pa
iii) Las aberturas de escape de aire exterior, desde el área de alojamieto de la planta incendiada en la que se mide la presión diferencial, están abiertas. 50 Pa
iv) La puerta final está cerrada 50 Pa
v) La puerta final de salida está abierta, y se cumplen los apartados i) al iii) anteriores. 10 Pa



Características de un sistema de presurización

  • La toma de aire exterior a introducir en el edificio se debe disponer de forma que dicho aire no pueda contaminarse por el humo generado por un incendio del propio edificio.
  • Para suministrar aire exterior a un espacio presurizado se debe utilizar ventiladores mecánicos, con los correspondientes conductos, donde sea necesario. Hay que tener en cuenta la ubicación y las características contructivas de dichos ventiladores y conductos, para asegurar que no queden afectados por un fuego en espacio no protegido.
  • En edificios de altura inferior a 11m, es aceptable un solo punto de suministro de aire para cada caja de escalera.
  • En edificios de altura igual o superior a 11m, los puntos de suministro de aire deben distribuirse uniformemente en toda la altura de la caja de escalera y la distancia no debe exceder de tres plantas.
  • El punto de suministro de aire no debe estar situado a menos de 3 m de las puertas de salida final.
  • Cada vestíbulo debe contar con un punto de inyección/suministro de aire.

Requisitos de diseño

  • El caudal de fuga de aire se debe calcular desde el espació presurizado, según el nivel de presurización del diseño, con todas las puertas de cajas de escalera, ascensor y vestíbulos cerradas.
  • La suma de los distintos caudales de fugas de aire debe proporcionar el caudal teórico de aportación de aire exterior del sistema. Para obtener el caudal efectivo de dicho aire de aportación, el valor teórico se debe multiplicar por un factor de almenos 1,5, para tener en cuenta posibles incertidumbres en la identificación de las vías de fuga.
  • El caudal de aire exterior a aportar, según la clase de sistema correspondiente, se debe determinar considerando la situación de puerta abierta.
  • Se debe determinar el caudal necesario con todas las puertas abiertas, según la clase de sistema seleccionado, considerando un incremento del +15% para cubrir posibles pérdidas en los conductos.
  • Se deben comparar los caudales de aire necesarios con puertas cerradas y abiertas, seleccionando el valor más alto de los dos, para establecer el caudal efectivo de aire exterior a aportar por el sistema.

Esquema de presurización

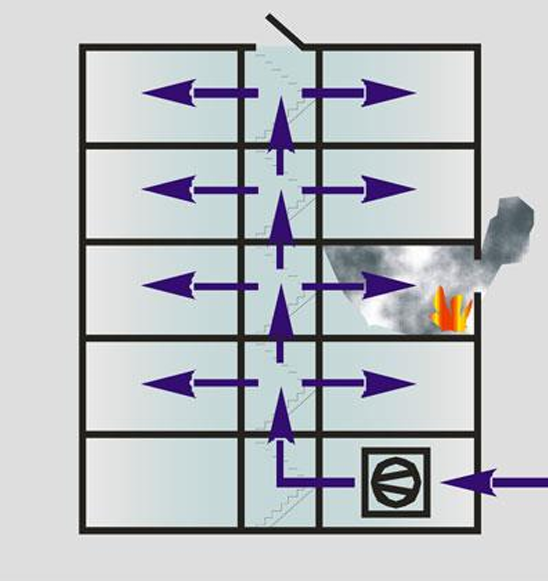

Sobrepresión con caja de ventilación en la parte inferior de la escalera

Sobrepresión con caja de ventilación en la parte superior de la escalera


Instalación y equipamiento

  • El ventilador debe tener capacidad suficiente de subministrar el caudal de aire especificado.
  • Para controlar la diferencia de sobrepresión se puede usar rejillas de sobrepresión o reguladores de velocidad.
  • Cálculo del caudal mínimo:
Qt = V · S · 3.600 · 1,15
Q= caudal mínimo teórico ; V = velocidad de flujo de aire de 0,75 m/s ; S = Área de la puerta m² ; 3.600 = conversión de segundos a horas ; 1,15 = factor de pérdidas

  • Cálculo de superficie mínima de conducto:
S = Qt / (V · 3600)
S = superficie de conducto ; Qt = caudal mínimo teórico ; V = velocidad en conducto, aprox 10 m/s ; 3600 = conversión de segundos a horas

  • La instalación debe disponer de una vía de baja pérdida de carga para evacuación de aire al exterior. Si no hay suficiente escape de aire no se mantendrá un diferencial de presión y/o una velocidad de aire adecuados.
  • Para reducir el fallo de energía eléctrica en un incendio es imprescindible contar con una fuente de alimentación secundaria con capacidad suficiente para mantener el suministro de energía eléctrica a los sistemas de sobrepresión y los equipos auxiliares.
  • Donde los equipos de presión diferencial suministren aire a presión a la única vía de evacuación del edificio, se debe prever un ventilador de reserva completo. Evitar recirculaciones.
  • La toma de aire exterior debe ubicarse siempre lejos de cualquier punto de posible riesgo de incendio. Las entradas de aire exterior deben situarse a nivel de la planta baja, o cerca del mismo para evitar la contaminación del humo ascendente. De no ser posible tal disposición, las citadas entradas de aire exterior se deben ubicar en el tejado.
  • Cuando la toma de aire se sitúa en el tejado, se debe colocar un detector de humos en el conducto de entrada de aire exterior a fin de provocar el cierre automático del sistema de presurización en caso que aparezcan cantidades de humo importantes en el aire de aportación. Se situarán dos embocaduras separadas y dirigidas a distintas direcciones, de forma que no se encuentren a sotavento de las descargas de humo. De esta forma, si una entrada se cierra por contaminación de humo, la otra entrada aportará aire al sistema sin interrupción.


Solucion Air Handling & Climate

 +  +

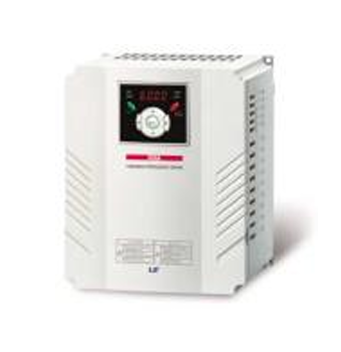

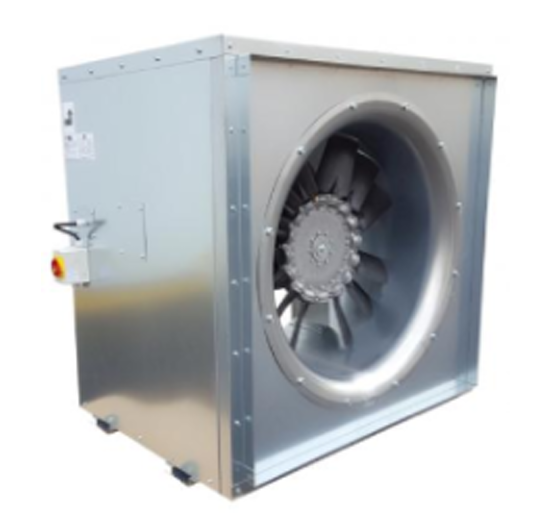

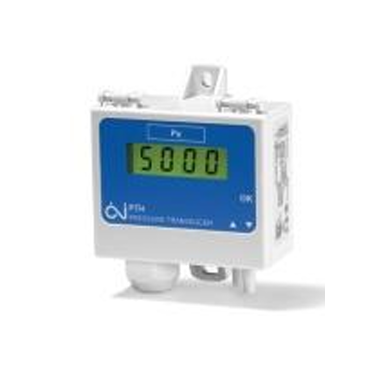

           PTH3202                                                   iG5A                                                         AXUS                                                       AXUS BOX                                                           BUPE-CM

El presostato diferencial PTH3020 mide la diferencia de presión entre el área de incendio y el área protegida por sobrepresión. El convertidor de frecuencia iG5A regula la velocidad del ventilador con tal de mantener una diferencia de presión de 50 Pa con la zona de incendio. Los ventiladores aportan la cantidad de aire necesaria para mantener el espacio seguro.
