CTE (Código Técnico de la Edificación)
El Código Técnico de la Edificación (CTE) es el marco normativo que establece las exigencias que deben cumplir los edificios en relación a los requisitos básicos de seguridad y habitabilidad establecidos en la Ley 38/1999 de 5 de noviembre, de Ordenación de la Edificación (LOE).
Condiciones generales de los sistemas de ventilación
Tipo de ventilación
Las viviendas deben disponer de un sistema general de ventilación que puede ser híbrida o mecánica:
- Ventilación híbrida: La ventilación de la vivienda se realiza de forma natural si las condiciones ambientales son favorables, y de forma mecánica si son desfavorables.
- Ventilación mecánica: La ventilación de la vivienda se realiza mediante el funcionamiento de aparatos electromecánicos. Puede ser con admisión mecànica, extracción mecánica o equilibrada.
Instalación de simple flujo auto-regulable
Este tipo de instalación está destinada a mantener un caudal de renovación de aire constante. Esto se consigue mediante entradas de aire auto-regulables (tipo ISOLA 2) que permiten mantener un caudal de aire de entrada constante. Gracias a la depresión creada por el grupo de extracción, el aire fresco atraviesa las habitaciones renovando el aire y llega hasta las zonas de extracción de aire viciado como los baños y la cocina. La extracción de aire se realiza mediante bocas auto-regulables (tipo ALIZE) o higro-regulables (ALIZE HYGRO). Además, para mejorar la extracción de aire en la cocina, se pueden instalar bocas de extracción con un caudal de aire complementario (tipo ALIZE CUISINE ó ALIZE HYGRO CUISINE). Por último, para mantener el flujo de renovación de aire constante se instalan cajas de ventilación con certifiación 400º-1/2h de bajo consumo (tipo ECOKAT ó ECOPLUS), que permiten ajustar fácilmente el caudal de aire requerido para una misma pérdida de carga de la instalación. Opcionalmente, también se pueden usar cajas de ventilación convencionales (tipo BUPE-CM ó BUPE-T), o incluso extractores de conducto (tipo TT MIX).
Instalación de simple flujo higro-regulable
Este tipo de instalación está destinada a mantener un caudal de renovación de aire constante. Esto se consigue mediante entradas de aire auto-higro-regulables (tipo ISOLA HY) que permiten ajustar el caudal de aire de entrada en función de la humedad de la habitación. Gracias a la depresión creada por el grupo de extracción, el aire fresco atraviesa las habitaciones renovando el aire y llega hasta las zonas de extracción de aire viciado como los baños y la cocina. La extracción de aire se realiza mediante bocas higro-regulables (tipo ALIZE HYGRO), que regulan el caudal de aire en función de la humedad de la habitación. Además, para mejorar la extracción de aire en la cocina, se pueden instalar bocas de extracción con un caudal de aire complementario (tipo ALIZE HYGRO CUISINE). Para la extracción de aire en instalaciones de este tipo, se utilizan cajas de extracción a presión constante (COP) tipo EKOCAT LOBBY ó ECOPLUS LOBBY, con certificación 400º-1/2h y de bajo consumo. Estas cajas llevan incorporado un transductor de presión diferencial y un variador de frecuencia, lo cual permite ajustar la velocidad del ventilador en función de la demanda de flujo de renovación, basandose en la presión en el conducto de extracción.
Ejemplo ventilación mecánica simple de flujo
En la imagen a continuación se observa un ejemplo de ventilación mecánica en la cual la entrada de aire es natural y la extracción se realiza mediante un extractor mecánico. Se observa como la impulsión de aire se realiza en las salas de estar y dormitorios, mientras que las extracciones se realizan en los baños y concina.
Instalación de doble flujo regulable
Para instalaciones de doble flujo, la unidad de ventilación central sin recuperación de calor (tipo www.air-handling.com/es/content/healthbox">http://www.air-handling.com/es/content/healthbox">HealthBox) o con recuperación de calor (tipo www.air-handling.com/es/content/reversus">http://www.air-handling.com/es/content/reversus">REVERSUS), es la que regula el caudal de renovación y extracción de aire de forma automática, o en función de la humedad relativa o de la calidad de aire (CO2).
Ejemplo de ventilación mecánica de doble flujo
En la imagen a continuación se observa un ejemplo de ventilación mecánica en el que el ventilador tanto impulsa el aire fresco como extrae el aire viciado. Este tipo de instalaciones se realizan con un recuperador de calor, que aprovecha el calor del aire extraído para acondicionar el aire fresco.
Diseño
El aire debe circular desde los locales secos a los húmedos. De esta forma, los comedores, dormitorios y salas de estar deben disponer de aberturas de admisión, mientras que las cocinas y los cuartos de baño deben disponer de aberturas de extracción. Las particiones situadas entre los locales de admisión y los locales de extracción han de disponer de aberturas de paso.
Cuantificación de las exigencias de ventilación
El caudal de aire de ventilación mínimo para los locales se obtiene en a tabla a continuación.
Aberturas de admisión
Cuando las carpinterías exteriores sean de clase 2, 3 o 4 s/n UNE EN 12207:2000 (ver tabla 1 y 2) deben utilizarse , como aberturas de admisión, aberturas dotadas de aireadores.
Cuando las carpinterías exteriores sean de clase 0 o 1, pueden usarse como aberturas de admisión las juntas de abertura.
Los aireadores son elementos que se disponen en las aberturas de admisión para dirigir adecuadament el flujo de aire e impedir la entrada de agua y de insectos ó pájaros. Puede ser regulable o de abertura fija y puede disponer de elementos adicionales para obtener una atenuación acústica adecuada. Puede situarse tanto en carpinterías como en el muro de cerramiento. Air Handling & Climate dispone de diversas soluciones de aireadores como las rejillas para viviendas VMC:
- ISOLA 2: Aireador acústico auto-regulable.
- ISOLA HY: Aireador acústico higro-regulable.
- AIRA HY: Aireador higro-regulable.
Aireador auto-regulable acústico ISOLA 2 y aireador higro-regulable acústico ISOLA HY.
www.air-handling.com/es/content/isola-2">http://www.air-handling.com/es/content/isola-2">
www.atib.fr/media/isola2__031906400_1544_08112011.jpg">http://www.atib.fr/media/isola2__031906400_1544_08112011.jpg" style="line-height: 20.0063037872314px; width: 390px; height: 314px;"> www.air-handling.com/es/content/isola-hy">http://www.air-handling.com/es/content/isola-hy">www.atib.fr/media/isolahy__083913700_1545_08112011.jpg">http://www.atib.fr/media/isolahy__083913700_1545_08112011.jpg" style="width: 390px; height: 314px;">
Tabla 1. Fuga de aire por superficie total
| Clase | Permeabilidad al aire a 100Pa [m3/h·m2] | Presión máxima de ensayo [Pa] |
|---|---|---|
| 0 | Sin ensayar | Sin ensayar |
| 1 | <50 | 150 |
| 2 | <27 | 300 |
| 3 | <9 | 600 |
| 4 | <3 | 600 |
Tabla 2. Fuga de aire por las juntas de apertura, en función de su superficie practicable
| Clase | Permeabilidad al aire 100Pa [m3/h·m2] | Presión máxima de ensayo [Pa] |
|---|---|---|
| 0 | Sin ensayar | Sin ensayar |
| 1 | <12,5 | 150 |
| 2 | <6,75 | 300 |
| 3 | <2,25 | 600 |
| 4 | <0,25 | 600 |
Bocas de extracción
Las bocas de extracción son elementos que se disponen en las aberturas de extracción para retornar el aire viciado al exterior. Pueden ser auto-regulables (tipo ALIZE) o higro-regulables (tipo ALIZE HYGRO), y pueden disponer de un caudal complementario, pensado para aplicación en cocinas (tipo ALIZE CUISINE ó ALIZE HYGRO CUISINE). tAMBIÉN hay modelos con detector de presencia, para una actuación instantanea (tipo ALIZE VISION ó ALIZE HYGRO VISION). Por último, hay modelos ajustables tanto para impulsión como extracción de aire (tipo BOREA). Pueden instalarse tanto en pared como en techo.
Bocas de extracción ALIZE y ALIZE CUISINE
Cajas de ventilación
Las cajas de ventilación permiten mantener un flujo de renovación de aire en nuestra vivienda. Air Handling & Climate ofrece diferentes soluciones para los diferentes tipos de instalaciones:
- ECOKAT y ECOPLUS: cajas de ventilación con certifiación 400º-1/2h de bajo consumo, que permiten ajustar fácilmente el caudal de aire requerido para una misma pérdida de carga de la instalación. Se montan en instalaciones de simple flujo auto-regulables.
www.air-handling.com/es/content/ecokat">http://www.air-handling.com/es/content/ecokat">www.air-handling.com/sites/default/files/I02.056.0-Product_photo-1-page-...">http://www.air-handling.com/sites/default/files/I02.056.0-Product_photo-..." style="width: 250px; height: 245px;"> www.air-handling.com/es/content/ecoplus">http://www.air-handling.com/es/content/ecoplus">
www.air-handling.com/sites/default/files/I02.056.1-Product_photo-1-page-...">http://www.air-handling.com/sites/default/files/I02.056.1-Product_photo-..." style="width: 350px; height: 244px;">
Cajas de ventilación ECOKAT y ECOPLUS
-

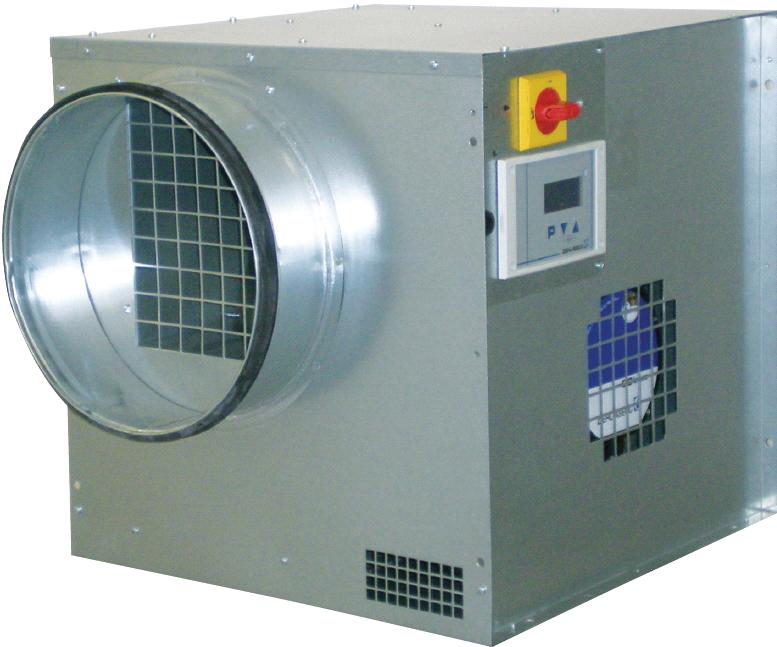

ECOKAT LOBBY y ECOPLUS LOBBY: cajas de ventilación con certifiación 400º-1/2h de bajo consumo, vienen con un kit (transductor de presión y variador de frecuencua) que le permite trabajar a presión constante, ajustándose a la demanda de aire del sistema de ventilación. Se montan en instalaciones de simple flujo higro-regulables.
www.air-handling.com/es/content/ecokat-lobby">http://www.air-handling.com/es/content/ecokat-lobby">www.air-handling.com/sites/default/files/ECOKAT%20LOBBY.JPG">http://www.air-handling.com/sites/default/files/ECOKAT%20LOBBY.JPG" style="line-height: 20.0063037872314px; width: 300px; height: 250px;"> www.air-handling.com/es/content/ecoplus-lobby">http://www.air-handling.com/es/content/ecoplus-lobby">
www.air-handling.com/sites/default/files/I02.056.3-Product_photo-1-page-...">http://www.air-handling.com/sites/default/files/I02.056.3-Product_photo-..." style="width: 350px; height: 241px;">
Cajas de ventilación ECOKAT LOBBY y ECOPLUS LOBBY
Caja de ventilación HealthBox
Esta caja de ventilación proporciona una solución confortable y enegéticamente eficiente, para instalaciones de doble flujo de aire. Se utiliza en instalaciones de ventilación mecánica controlada de doble flujo. Ofrece la posibilidad de tener una entrada de aire auto-regulable constante y una extracción según las necesidades mediante detectores de humedad relativa, CO2 o de presencia en cada una de las extracciones. Se puede instalar fácilmente en falso techo gracias a sus dimensiones reducidas. También permite hacer horario de funcionamiento semanal, para ajustarse a las necesidades de los usuarios de forma automática.
www.air-handling.com/es/content/healthbox">http://www.air-handling.com/es/content/healthbox">www.ventilatiemetadvies.be/WebRoot/StoreNL/Shops/62140238/4F55/E0AA/5642...">http://www.ventilatiemetadvies.be/WebRoot/StoreNL/Shops/62140238/4F55/E0..." style="width: 286px; height: 300px;">
Caja de ventilación doméstica HealthBox
Recuperadores de Calor
Los recuperadores de calor ofrecen una solución enegéticamente eficiente en instalaciones de doble flujo, cuando tenemos una diferencia de temperatura muy elevada entre el interior de la vivienda y el aire exterior. Las unidades de recuperación de calor utilizan el calor del aire viciado para regular la temperatura del aire de impulsión mediante un intercambiador de calor, lo cual supone un enorme ahorro energético si tenemos grandes diferenciales de temperatura. Estas unidades permiten hacer un control del caudal de aire según la humedad relativa, la calidad de aire o la detección de presencia. También permiten hacer una programación semanal y se puede ajustar las etapas de filtración tanto del aire impulsado como del extraido.
Air Handling & Climate ofrece una ámplia gama de recuperadores de calor, y para la instalación en vivendas VMC se recomienda la unidad ReVent.
Unidad de recuperación ReVent.
Condiciones de diseño.
Cuando la ventilación sea híbrida las aberturas de admisión deben comunicar directamente con el exterior.
Los aireadores deben disponerse a una distancia del suelo mayor que 1,80 m.
Las aberturas de extracción deben conectarse a conductos de extracción y deben disponerse a una distancia del techo menor que 100 mm y a una distancia de cualquier rincón o esquina vertical mayor que 100 mm.
Los conductos de extracción no pueden compartirse con locales de otros usos salvo con los trasteros.
Conductos de extracción para ventilación mecánica
Cada conducto de extracción, salvo los de la ventilación específica de las cocinas, debe disponer en la boca de expulsión de un aspirador mecánico, pudiendo varios conductos de extracción compartir un mismo aspirador mecánico.
Cuando los conductos se dispongan contiguos a un local habitable, salvo que estén en la cubierta, para que el nivel sonoro no supere 30 dB(A), la sección nominal de cada tramo del conducto de extracción debe ser como mínimo igual a la obtenida la fórmula siguiente o cualquiera otra solución que proporcione el mismo efecto.
S = 2,50·Qvt (V = 4m/s) ; Qvt=caudal de aire en el tramo de conducto
Los conductos deben ser verticales (con excepción de los tramos de conexión).
La sección de cada tramo del conducto comprendido entre dos puntos consecutivos con aporte o salida del aire debe ser uniforme.
Los conductos deben tener un acabado que dificulte su ensuciamiento y ser practicables para su registro y limpieza en la coronación y en el arranque de los tramos verticales.
Las cocinas deben disponer de un sistema adicional específico de ventilación con extracción mecánica para los vapores y los contaminantes de la cocción. Para ello debe disponerse de un extractor conectado a un conducto de extracción independiente de los de la ventilación general de la vivienda que no puede utilizarse para la extracción de los locales de otro uso. Cuando este conducto sea compartido por varios extractores, cada uno de éstos debe estar dotado de una válvula automática que mantenga abierta su conexión con el conducto sólo cuando esté funcionando o de cualquier otro sistema antirevoco.
Cuando el conducto para la ventilación especifica adicional de las cocinas sea colectivo, cada extractor debe conectarse al mismo mediante un ramal que debe desembocar en el conducto de extracción inmediatamente por debajo del ramal siguiente
