J10
Cortina de aire empotrable

ACA-F4

Cortina de aire para un caudal de aire de 2140 hasta 6100 m3/h.

Aplicación:
  • Para tratar aire libre de polvo, grasa, humos químicos y otras impurezas en vestíbulos de bancos, edificios administrativos, tiendas de lujo, centros comerciales y vestíbulos de aeropuertos.
  • Hay 2 modelos disponibles:
    • ACA-F4-B: Cortina de aire con altura de instalación recomendada de 4 m.
    • ACA-F4-C: Cortina de aire con altura de instalación recomendada de 5m.
Color:

Acabado estándar RAL-9016. Otros RAL a consultar

Composición:
  • Longitud nominal de 1, 1.5, 2 y 2.5m.
  • Modulos de control de conexión universal.
  • Rejilla de aspiración y filtro en una misma cara.
  • Incluye termostato automático y termostato de emergencia de reseteado manual.
  • Protección IP20.
  • El bescambiador puede trabajar hasta una temperatura máxima de 100ºC y una presión de 1,6 MPa.
  • La cortina puede ser controlada por control remoto o panel táctil.
  • Incluye 3 modos de control: BASIC, COMFORT y SUPERIOR.
  • Incluye interfaz para conexión con módulo de control AirGENIO.
Montaje:
  • Debe ser instalada en un espacio interior donde la temperatura ambiente sea entre 5º y 40ºC y humedad relativa de hasta el 80%.
  • Debe ser instalada en posición horizontal.
  • Debe ser colocada lo más cerca posible del marco superior de la puerta teniendo en cuenta la separación con los materiales inflamables.
  • Tener en cuenta las conexiones eléctricas en la instalación.
  • Utilizar los soportes incluidos.
  • La cortina no está diseñada para tratar aire que contenga combustibles, explosivos, humos químicos, polvo, grasa, venenos, gérmenes, etc.
Accesorios:
  • Modulo de control: manual simple, manual digital o automático digital.
  • Válvula termostática.
  • Válvula con servomotor.
  • Válvula de mezcla con servomotor.
  • Barras de montaje.
  • Contacto de puerta abierta/cerrada.
  • Termostato de habitación.
  • Cable de controlador.
Otros productos disponibles:
  • Disponible en 4 opciones:
    • E: con calefactor eléctrico.
    • V: con calefactor de agua
    • W: con calefactor de agua a baja temperatura.
    • S: sin calefactor.
Texto para oferta:

Cortina de aire para empotrar que tiene un sistema de derivación de última generación, que crea un chorro de aire agradable. El ventilador está controlado por un control remoto de 5 velocidades, suministrado con la cortina de aire. La carcasa, fabricada en acero, está pintada en RAL 9016, con la opción de otros colores bajo pedido. Se pueden controlar hasta 9 cortinas de aire en maestro / esclavo utilizando un cable RJ45 y un control con cable. Esta preparada para GBS y está equipada de forma estándar con un contacto de entrada externo, un contacto de entrada de puerta y un contacto de salida de operación y error. Fabricada con motores AC.

AH tipo ACA-F4

Ejemplo de pedido:

ACA-F4-B-150-V



Explicación:

ACA-F4 = Modelo de cortina de aire

B = Altura de instalación (ver tabla)

150 = Modelo de cortina (ver tabla)

V = Con Calefactor de agua (opcional)

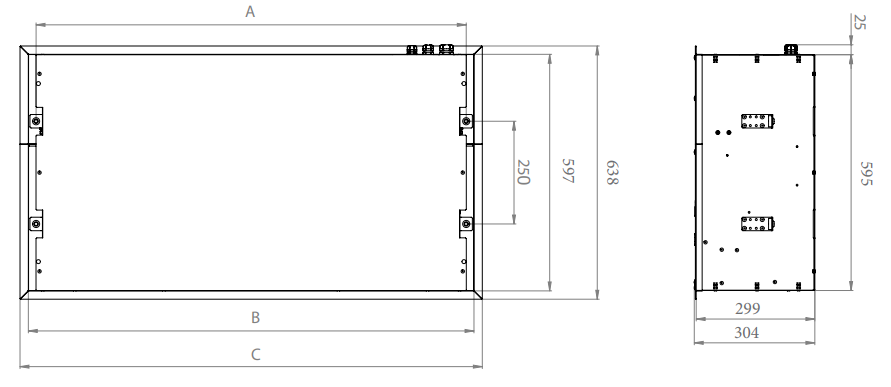

Dimensiones:
Datos técnicos:
