Cortina de aire vertical

ACA-V-(SS)

Cortina de aire para un caudal de aire de hasta 5500 m3/h.

Aplicación:
  • Para tratar aire libre de polvo y impurezas en espacios como bancos, oficinas, restaurantes y centros comerciales con una altura recomendada de 5 m.
  • ACA-V-(SS) es una cortina de aire comercial: diseño para colocar en tiendas, edificios comerciales y otros locales. Esta cortina de aire se puede instalar solo verticalmente y no es posible colocar una encima de la otra. Pero puede encadenar dos cortinas de aire juntas, cuando usa la instalación vertical de ambos lados para una puerta.

Color:
  • Estándar RAL 9016 (otros RAL bajo pedido).
Composición:

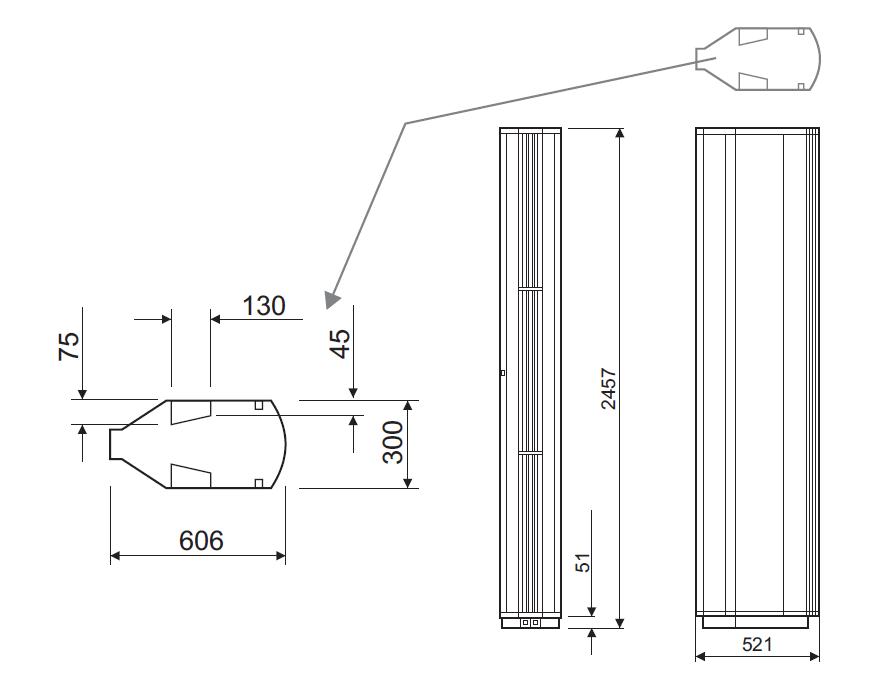

  • Longitud nominal de 2.5 m.
  • El diseño de las lamas de extracción aseguran una alta salida de aire.
  • Envolvente aislado acústicamente, que asegura un funcionamiento silencioso, incluso trabajando a máximo caudal.
  • Protección IP20.
  • El bescambiador puede trabajar hasta una temperatura máxima de 100ºC y una presión de 1,6 MPa.
  • Incluye termostato automático y termostato de emergencia de reseteado manual.
  • La cortina está controlada por control remoto conectado por cable. Este control permite regular la velocidad del ventilador y el funcionamiento del calefactor, así como conectar y controlar diversas cortinas simultániamente.
  • Incluye 2 modos de funcionamiento, en función del tipo de control: COMFORT y SUPERIOR.
  • Incluye interfaz de conexión con módulo de control AirGENIO.
Montaje:
  • Debe ser instalada verticalmente en un espacio interior donde la temperatura sea de entre +5º y +35ºC, con una humedad relativa de hasta el 80%.
  • Debe situarse lo más cercano posible a la apertura de la puerta.
  • Para un correcto funcionamiento, la cortina debería ser 100 mm más alta que la apertura de la puerta.
  • Tener en cuenta las conexiones eléctricas para la instalación.
Accesorios:
  • Válvula con servomotor.
  • Cable de conexión.
  • Contacto de puerta abierta/cerrada.
  • Temporizador programable hasta una semana.
  • Termostato.
Otros productos disponibles:
  • Disponible versión envolvente en acero inoxidable ACA-V-SS-INOX.
  • Disponible en 4 opciones:
    • E: con calefactor eléctrico trifásico a 400V.
    • F: con calefactor eléctrico potenciado.
    • W: con calefactor múltiple de agua.
    • S: sin calefactor.
Texto para oferta:

Cortina de aire montada que tiene un largo nominal de 2,50m. El ventilador está controlado por un control remoto de 5 velocidades, suministrado con la cortina de aire. La carcasa, fabricada en acero, está pintada en RAL 9016, con la opción de otros colores bajo pedido. Se pueden controlar hasta 9 cortinas de aire en maestro / esclavo utilizando un cable RJ45 y un control con cable. Esta preparada para GBS y está equipada de forma estándar con un contacto de entrada externo, un contacto de entrada de puerta y un contacto de salida de operación y error. Fabricada con motores AC.

AH tipo ACA-V(SS)

Ejemplo de pedido:

ACA-V-(SS)-25E



Explicación:

ACA-V-(SS) = Modelo de cortina de aire

25 = Tamaño

E = Con resistencia eléctrica (ver tabla)

Datos técnicos:
