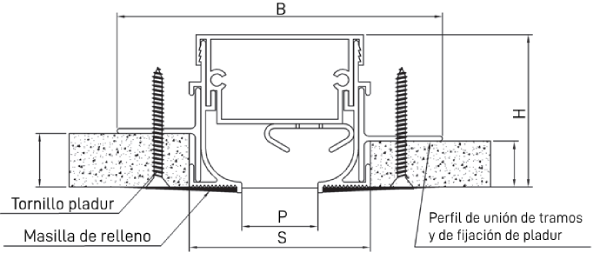

Difusor lineal invisible para impulsión y retorno de aire, con ranura (15, 20, 33, 40, 50 mm). Dispone de una lama móvil para descarga horizontal y vertical, para instalación en falsos techos.
Los difusores ASM-HIDDEN-LIT están indicados para su instalación en techo, para instalaciones de caudal constante e incluso para variable debido a la estabilidad de la vena de aire.
Se recomienda instalar a una altura entre 2,6 y 4 metros, para un caudal de entre 150 y 500 m3/h, con alcances de hasta 6 m.
Ha sido fabricado con perfiles de aluminio extruido, y ofrece un acabado estándar en RAL-9005. Bajo demanda, disponibles otros acabados en RAL o NCS.
Lleva lamas orientables que permiten direccionar el caudal de aire de forma fácil.

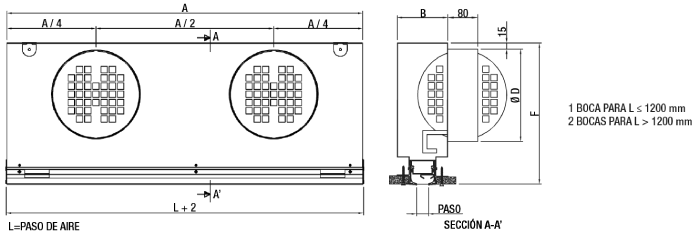

• Plenum fijo de conexión lateral sin aislar interiormente. (-RL.) Con compuerta de regulación accesible desde el local.
• Plenum fijo de conexión lateral (-A.) aislado interiormente. (-RL.) Con compuerta de regulación accesible desde el local.
• Plenum fijo de conexión superior (-A.) aislado/sin aislar. (-RL.) Con compuerta de regulación accesible desde el local.
• Compuerta tipo corredera, pintada en negro para casos sin plenum.
Nota: Posibilidad de fabricar esquinas de unión y de formar líneas continuas (Longitud máxima por tramo 2000 mm).
Altura de instalación recomendada entre los 2.4 y 4 m.
ASM-HIDDEN-LIT-E-R. Difusor lineal invisible de ranura (15, 20, 33, 40, 50 mm). Destinado para retorno de aire con alta capacidad de caudal. Se recomienda con plenum aislado para impedir la visión del interior. Sin lama direccionadora de aire y sin chapa perforada.
ASM-HIDDEN-LIT-R-PR. Difusor lineal invisible de ranura (15, 20, 33, 40, 50 mm). Destinado para retorno de aire con alta capacidad de caudal y sin lama direccionadora de aire. Con chapa perforada pintada en negro en el interior de la unidad. Aplicación para retorno a falso techo.
ASM-HIDDEN-LIT-CURVO. Difusor lineal invisible curvo de ranura (15, 20, 33, 40, 50 mm), de radio de curvatura determinada (mínimo 1 m). Si incorpora plenum de conexión lateral, indicar boca de conexión en lado convexo o cóncavo.
ESQUINA-ASM-HIDDEN-LIT. Difusor lineal invisible de ranura (15, 20, 33, 40, 50 mm), decorativo de angulación a determinar (mínimo 60º), preparado para formar línea continua con otros tramos activos.
Difusor lineal para impulsión y retorno de aire, dispone de lama móvil para descarga horizontal y vertical. Diseñado para instalación en falsos techos, la ausencia de perfilería vista aporta un alto grado de estética.
Posibilidad de fabricar diferentes anchos de ranura en función del caudal requerido para impulsar o retornar.
Fabricado con perfiles de aluminio extruido, ofrece un acabado estándar en RAL-9005. Bajo demanda, disponibles otros acabados en RAL o NCS. Altura de instalación recomendada entre los 2.4 y 4 m.
AH tipo ASM-HIDDEN-LIT.
ASM-HIDDEN-LIT, 20, 1000 + PFL-RL.
Explicación:
ASM-HIDDEN-LIT = Tipo de difusor
20 = Paso de aire (ver tabla)
1000 = Longitud (ver tabla)
PFL-RL = Plenum fijo de conexión lateral sin aislar interiormente. (-RL.) Con compuerta de regulación accesible desde el local.
