A04
Difusor lineal

ASM70

Difusor lineal de impulsión para caudal variable o constante.

Aplicación:
  • Difusor lineal de impulsión para instalación en techos. Especialmente adecuado para caudales variables, aunque el diseño también permita excelentes resultados con un caudal constante.
Material:
  • Aluminio.
Color:
  • Acabado anodizado natural o pre-lacado en blanco brillo RAL 9010.
Composición:
  • Difusor compuesto de marcos de aluminio, con un paso de aire de 15 mm, con una estética muy cuidada.
  • Las lamas deflectoras se ajustan por medio de una rueda de transmisión, que permite al aire ser dirigido en diferentes direcciones de máximo 700 mm y mínimo 100 mm.
  • Las lamas son orientables de modo que la dirección del caudal puede variar entre 0 y 180°.
  • El difusor puede ser utilizado tanto para impulsión como para retorno de aire.
  • La instalación de difusores de retorno e impulsión en la misma línea contínua garantiza un alto nivel estético.
  • El difusor se suministra con puente de montaje.
Accesorios:
  • Tapa de remate.
  • Pieza de unión.
  • Esquina.
  • Puente de montaje.
  • Plenum aislado o sin aislar de conexión superior.
Otros productos disponibles:
  • ASM S: difusor lineal perfil exterior estrecho (12mm).
  • ASM: sin deflector ni compuerta de regulación de caudal.
  • ASM D: sin deflector.
  • ASM M: sin compuerta de regulación de caudal.
Texto para oferta:

Difusor lineal altamente estético, para instalaciones de caudal variable o constante de lamas direccionales móviles mediante una rueda de accionamiento, marca. Ancho de vía 15 mm y perfiles exteriores estrechos. Incorpora plenum de conexión lateral de chapa de acero, con compuerta de regulación en la boca accesible desde el local. Fabricado con perfiles de aluminio extruido y lama deflectora de aluminio. Acabado en aluminio anodizado o pintado en RAL a definir. Altura de instalación recomendada entre 2,5 y 4 m.
AH tipo ASM70

Ejemplo de pedido:
  • ASM70-600-4 + PI70-600-4



Explicación:

ASM70 = Tipo de difusor

600 = Longitud del difusor

4 = Cantidad de ranuras

PI70 = Plenum aislado

600 = Longitud del difusor

4 = Cantidad de ranuras

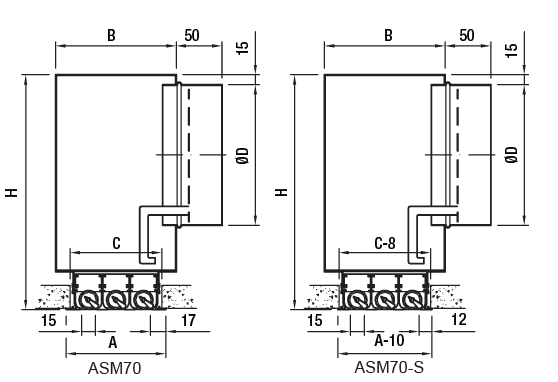

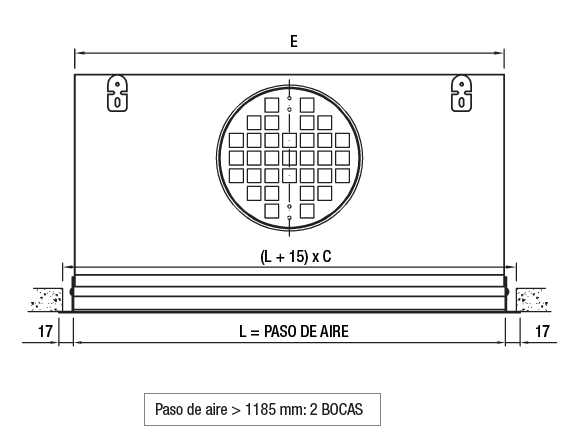

Dimensiones:
Selección rápida:
