Exutorios para desenfumage que se pueden usar en edificios públicos, almacenes, fábricas, etc. Diseñados para colocar en techos y cubiertas con una inclinación no mayor a 15º.
La función principal es la extracción de humo y gases tóxicos durante un incendio a través de la cubierta.
Los exutorios SCD son fabricados con material translúcido con lo que, adicionalmente, se pueden usar de tragaluz decorativo.
La tercera función de los exutorios es, con el mecanismo apropiado, de ventilación cíclica.
Con un actuador eléctrico para las dimensiones 1000x1000 mm y 1000x1200 mm.
Con dos actuadores eléctricos para los rangos de dimensiones desde 1000x1300 mm hasta 1800x1800 mm.

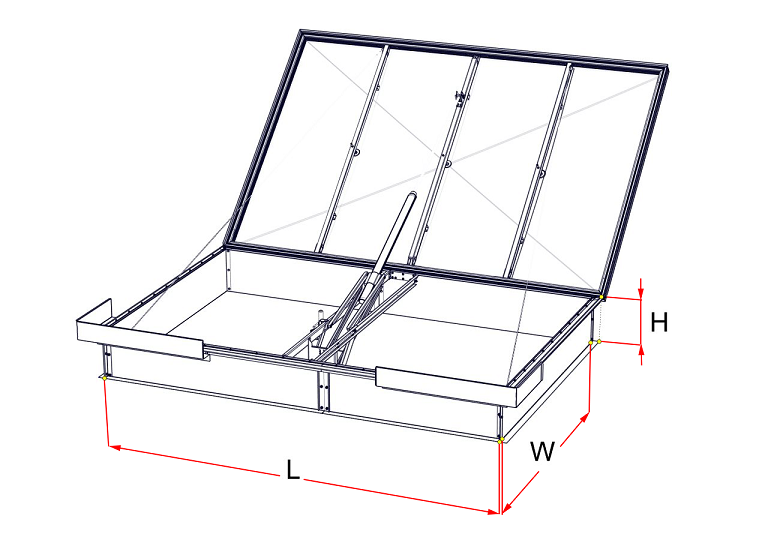

SCD-1-P = Exutorio de una sola compuerta, de base recta.

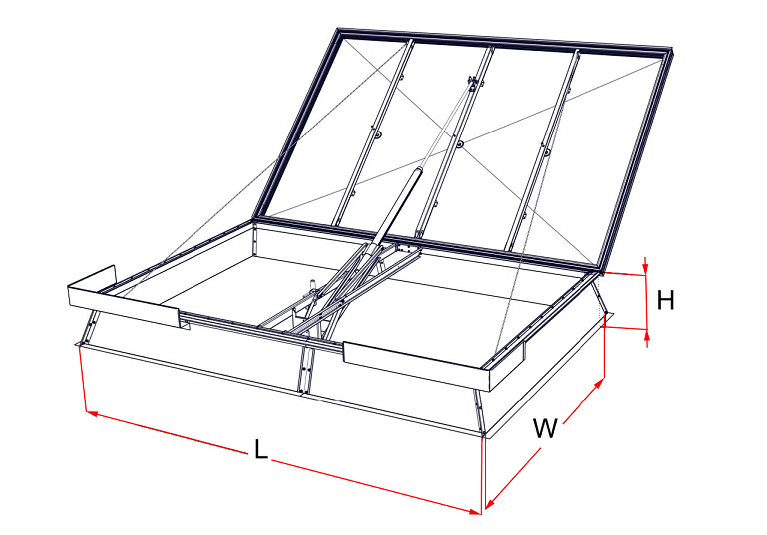

SCD-1-S = Exutorio de una sola compuerta, de base inclinada.

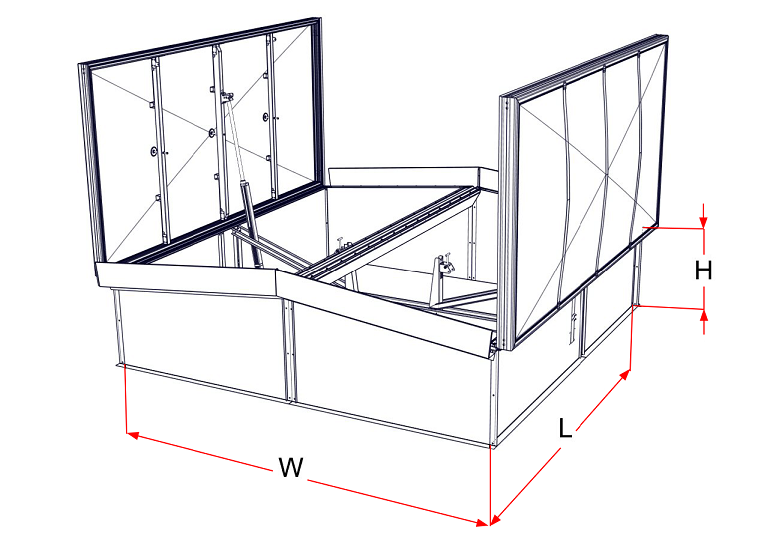

SCD-2-P = Exutorio de dos compuertas, de base recta.

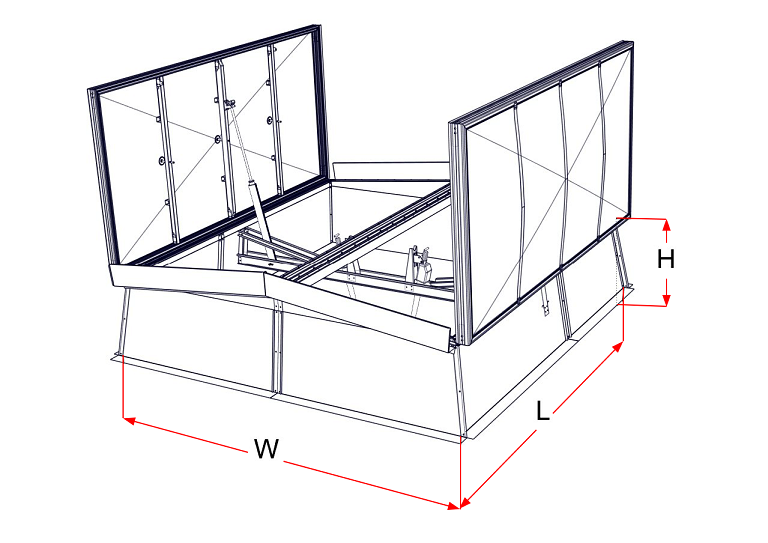

SCD-2-S = Exutorio de dos compuertas, de base inclinada.

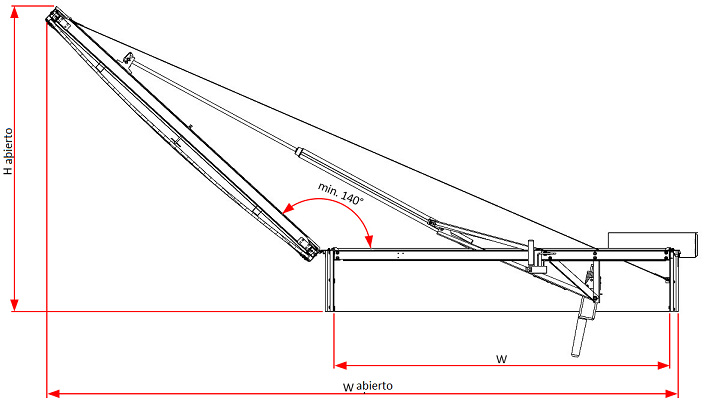

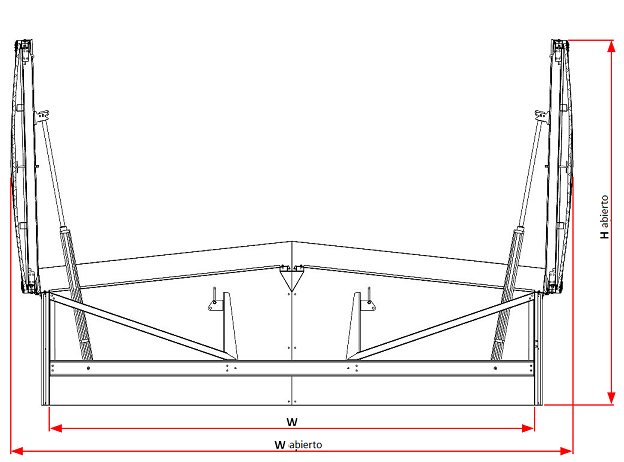

El ángulo de apertura de la compuerta de una sola hoja no es inferior a 140°. El ángulo de apertura del amortiguador de doble hoja no es inferior a 90°.
Las hojas SCD se conectan mediante una bisagra con una base recta o inclinada hecha de chapa galvanizada. La bisagra está protegida contra impurezas no deseadas mediante una cubierta de aluminio.
La base está adaptada para colocar material aislante en su totalidad perímetro. Se recomienda utilizar aislamiento de lana mineral de 50 mm de espesor. El material de aislamiento debe ser de la clase A1 de reacción al fuego y se debe caracterizar por una alta densidad (150 kg/m³ mínimo) y un poder de aislamiento térmico (resistencia térmica Ri = 1,25 m² ∙ K/W mínimo). El coeficiente de transferencia de calor para la base aislada por medio de lana mineral, como se describió anteriormente, de 50 mm de espesor, es U = 0.80 [W/m²K].
Exutorio SCD clasificado según la norma UNE-EN 12101-2
Las propiedades específicas de la función de tragaluz están declaradas de acuerdo a la norma EN-1873:2014 + A1:2016

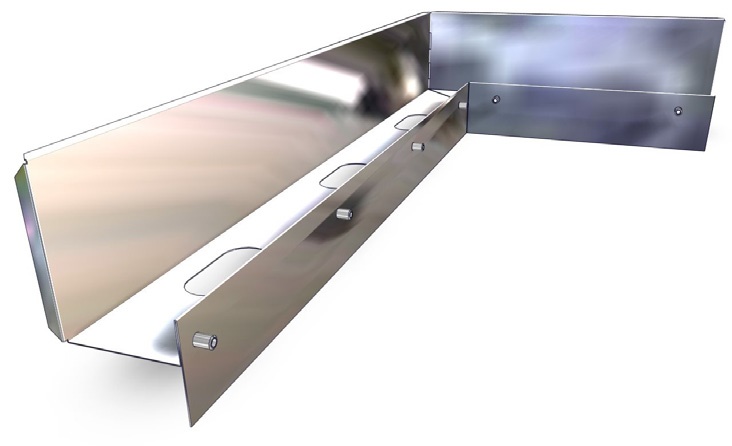

- Deflectores de viento

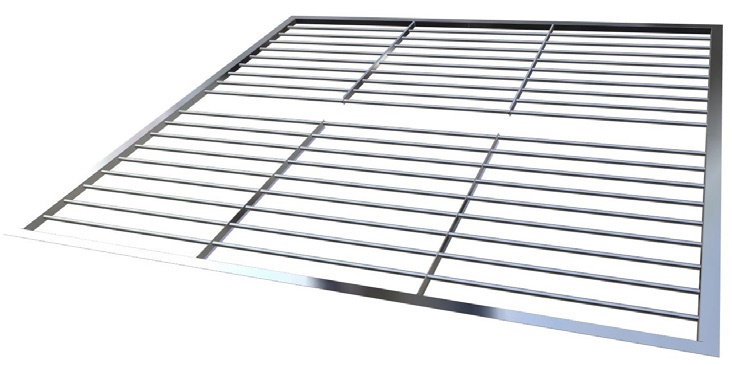

- KA Barras antirrobo

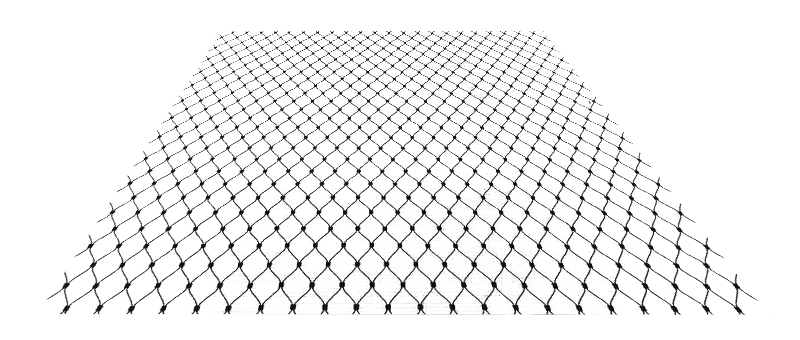

- KZU rejilla anticaídas

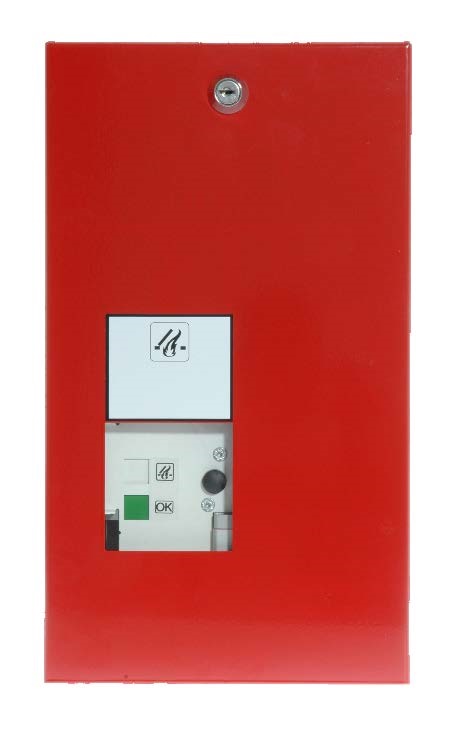

- AK Caja de alarma (para sistemas neumáticos)

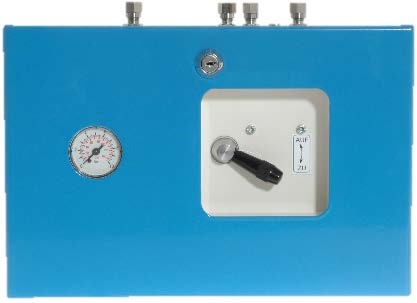

- PLZ caja de ventilación (para sistemas neumáticos)
- Detector de lluvia.
- Anemómetro.
Disponible con una compuerta o de dos compuertas.
Exutorio rectangular de una o dos compuertas de polipropileno practicables para la evacuación de humos y gases en caso de incendio, con posibilidad de abertura autónoma con fusible y accionamiento según tipo (Muelle, pistón neumático y cargas CO2, servomotor 24V) a concretar.Posibilidad de doble uso: en caso de incendio y ventilación natural. Con capacidad de maniobra para cuerpos de Seguridad. Clasificado según la norma UNE-EN 12101-2. Las propiedades específicas de la función de tragaluz están declaradas de acuerdo a la norma EN-1873:2014 + A1:2016.
AH tipo SCD
SCD-1-P-1500x1000x350-O-EL-FDW
Explicación:
SCD-1 = Tipo de exutorio de una compuerta
1500 = Ancho (ver tabla)
1000 = Longitud (ver tabla)
350 = altura (350,500,700)
O = con deflectores (opcional)
EL = Accionamiento eléctrico (opcional)
FDW = doble función: extracción de humo + ventilación con accionamiento eléctrico (opcional)
