B01
Compuerta de regulación

JS-100

Compuerta de regulación fabricada en acero galvanizado de paso de aire de 100 mm.

Aplicación:
  • Se utilizan en los sistemas de ventilación y de climatización para equilibrar los circuitos.
Material:
  • Cuerpo y lamas fabricados en acero galvanizado de 1 mm de espesor.
  • Engranajes internos fabricados en nylon.
  • INOX AISI 304 (opcional).
  • INOX AISI 316L (opcional).
Composición:

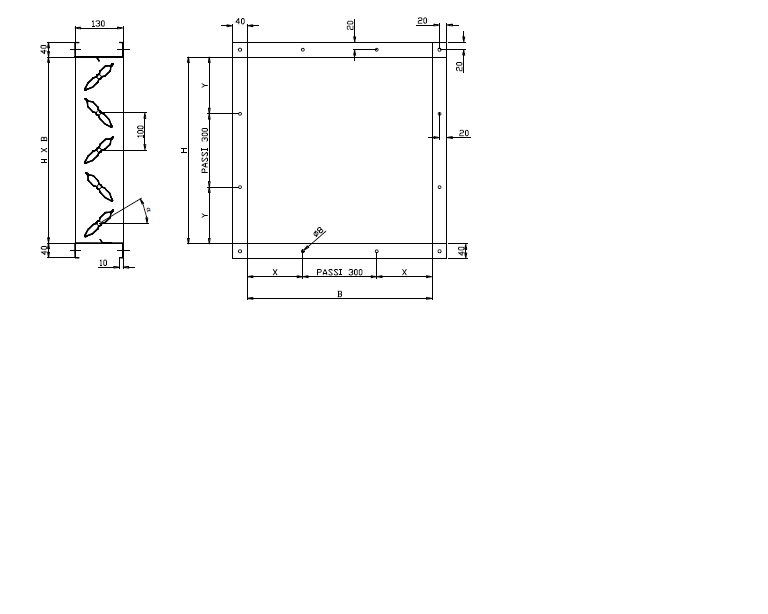

  • Dimensiones de 200x210 mm a 1700x2010 mm.
  • Paso de aire de 100 mm.
  • Pérdida de presión probada de acuerdo con ISO 7244.
  • Datos acústicos probados de acuerdo con UNI EN 25135.
Accesorios:
  • Mando manual R11 hasta 1,2 m2.
  • Mando manual R12 a partir de 1,2 m2.
  • Mando eléctrico (servomotor).
  • Junta de estanqueidad de caucho en el borde de las lamas.
  • Engranajes en bronze.
Otros productos disponibles:
  • Opción disponible con certificación ATEX.
Texto para oferta:
  • Compuerta de regulación de caudal en acero galvanizado.
  • AH tipo JS-100.
Ejemplo de pedido:

JS-100 400x300 + R11

Explicación:
JS-100 = Tipo de compuerta de regulación
400 = Longitud (ver tabla)
300 = Altura (ver tabla)

Opcional (Accesorios)
R11 = Mando manual

Pérdida de carga y ruido generado:
