F03
Compuerta de sobrepresión para conductos

OKR-C

Compuerta rectangular de sobrepresión construida de acero galvanizado.
Pérdida de presión aprobada de acuerdo con la normativa UNI CTI 8728.

Aplicación:
  • La compuerta está diseñada para la impulsión y retorno de aire, intercalada en conductos de sistemas de acondicionamiento.
Material:
  • Marco de acero galvanizado.
  • Lamas de aluminio natural.
Composición:
  • Marco de acero galvanizado de grosor 1,0 mm.
  • Lamas de aluminio natural de grosor 0,7 mm.
  • Distancia entre lamas de 100 mm.
  • Ejes y cojinetes de nylon.
  • Selladores de goma adhesivos para las lamas.
Montaje:
  • Para instalación en conducto.
Texto para oferta:

Compuerta de sobrepresión para el escape de aire, montadas conductos con hojas que se abren a una presión de 5 Pa para una velocidad del aire de 2 m/s, 8 Pa para una velocidad del aire de 3 m/s y 12 Pa para una velocidad del aire de 4 m/s. Acabado del marco en acero galvanizado y lamas de aluminio natural.
AH tipo OKR-C

Ejemplo de pedido:

OKR-C, 300x310



Explicación:

OKR-C = Tipo de compuerta de sobrepresión

300 = Longitud (ver tabla)

310 = Altura (ver tabla)

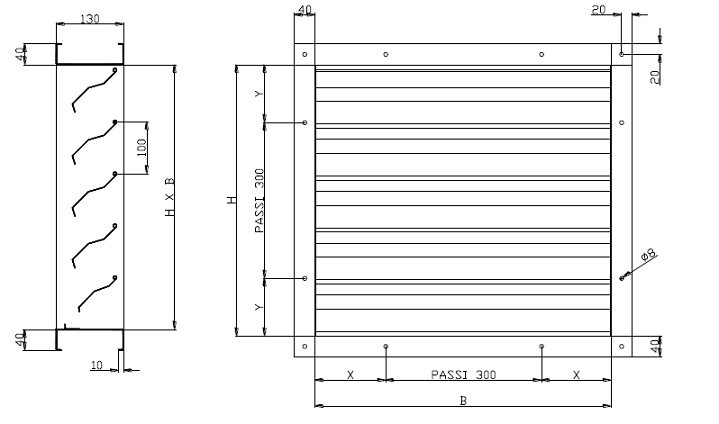

Dimensiones:
Pérdida de carga:
