Compuerta de sobrepresión rectangular de aluminio extruido anodizado.
Pérdida de presión aprobada de acuerdo con la normativa UNI CTI 8728.
Aplicación:
- Esta compuerta está diseñada para la impulsión y retorno de aire, para instalación en fachadas, conectada a en sistemas de acondicionamiento o conductos de ventilación.
Material:
- Aluminio extruido anodizado.
Composición:
- Marco de aluminio extruido anodizado.
- Lamas de aluminio natural.
- Ejes y cojinetes de nylon.
- Perfil lateral en aluminio extruido anodizado para un montaje reversible.
- Selladores de goma adhesivos para las lamas.
- OKR-F 50 : 50 mm entre lamas, dimensiones de 200x150 mm a 800x1050 mm.
- OKR-F 100 : 100 mm entre lamas, dimensiones de 400x250 mm a 1200x2050 mm.
Montaje:
Para instalación en fachadas.
Texto para oferta:
Compuerta de sobrepresión para el escape de aire, para instalación en fachadas, con hojas que se abren a una presión de 5 Pa para una velocidad del aire de 2 m/s, 8 Pa para una velocidad del aire de 3 m/s y 12 Pa para una velocidad del aire de 4 m/s. Acabado en aluminio extruído anodizado.
AH tipo OKR-F
Ejemplo de pedido:
OKR-F, 300x310
Explicación:
OKR-F = Tipo de compuerta de sobrepresión
300 = Longitud (ver tabla)
310 = Altura (ver tabla)

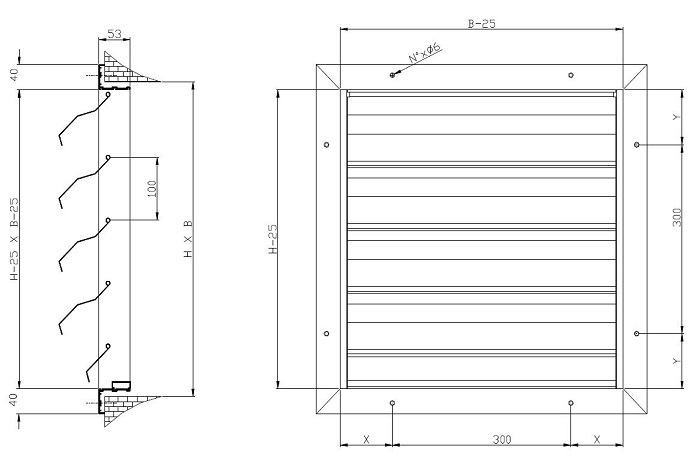

Dimensiones:
Pérdida de carga:
