E01
Compuerta para desenfumage

SEDM

Compuerta para desenfumage EI-120 con actuador.

Aplicación:
  • Para la evacuación de humo en los interiores de edificios a fin de facilitar la evacuación segura de personas.
  • Desarrollado de acuerdo con la normativa EN 12101-8 y testado según la normativa europea EN-1366-10.
  • Condiciones de operacion:
  1. Velocidad máxima del aire 15 m/s
  2. Rango de presión: desde -1500 a 500 Pa
  3. Rango de temperatura: desde -30ºC hasta +50ºC
  • Pueden ser instaladas en cualquier posición (lama vertical u horizontal
  • Diseñadas para zonas con climas suaves acorde a EN 60 721-3-3
Composición:
  • Dimensiones disponibles:

- Longitud desde 180 hasta 1600 mm.

- Altura desde 180 hasta 1000 mm.

  • Mecanismo de apertura/cierre mediante el envío de un impulso eléctrico.
  • Producto certificado.
  • Estanqueidad externa clase C, interna clase C acorde a EN1751
Montaje:
  • La instalación debe cumplir con el manual de instalación entregado con el producto y el informe de clasificación.
  • La instalación del eje debe cumplir con el informe de clasificación entregado por el fabricante del eje.
  • Orientación del eje: ver la declaración de rendimiento.
  • Evitar la obstrucción de ejes adyacentes.
  • Verifique si la cuchilla puede moverse libremente.
  • Se pueden instalar a los conductos que han sido probados según EN 1366-8 y EN 1366-9 según corresponda, construidos con materiales similares con una resistencia al fuego, grosor y densidad igual o superior a los de los materiales probados.
Accesorios:
  • BKSE24-6 o BKSE230-24 para centralizar el control de las compuertas, simplificando el esquema eléctrico.
Otros productos disponibles:

Versiones disponibles trabajando a 24/230 V

Texto para oferta:
Compuerta de desenfumage de tipo rectangular, para conductos, con una resistencia al fuego de 120 minutos certificada según normas EN 1366-10 / EN 12101-8. Adecuados para su uso en desenfumage de espacios protegidos como vestíbulos (SAS) y pasillos, ventilándolos de forma natural o mecánica. Se abren para evacuar el humo en situaciones de emergencia mientras mantienen la integridad resistente al fuego en la posición de espera.
AH tipo SEDM
Ejemplo de pedido:

SEDM 400x350 + BLE24



Explicación: SEDM= Tipo de compuerta de desenfumage para conductos con RF de 120 minutos

400 = Longitud (ver tabla)

350 = Altura (ver tabla)

BLE24 = actuador a 24V (alternativa 230 V)

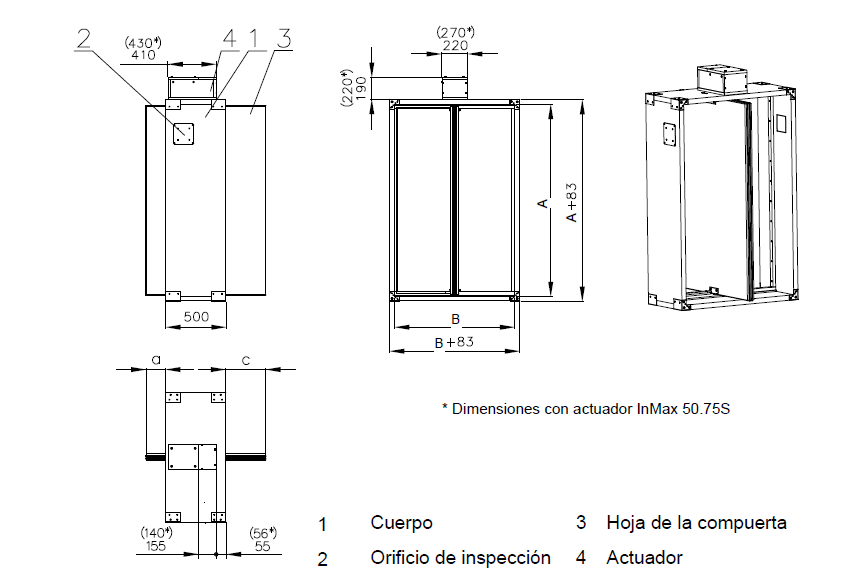

Dimensiones:
Datos técnicos:
