J12

Servomotor con muelle de retorno

Servomotor para compuertas de hasta 0,8 m2 de superficie. Instalación simple y directa en el eje de la compuerta con una abrazadera de articulación universal, suministrado con una tira de anti-rotación para evitar que el actuador gire.

Aplicación:
  • Compuertas de regulación de caudal.
Composición:
  • Fuerza de torsión 4 Nm.
  • Tensión nominal LF 230 230 Vac.
  • Tensión nominal LF 24 24V AC/DC.

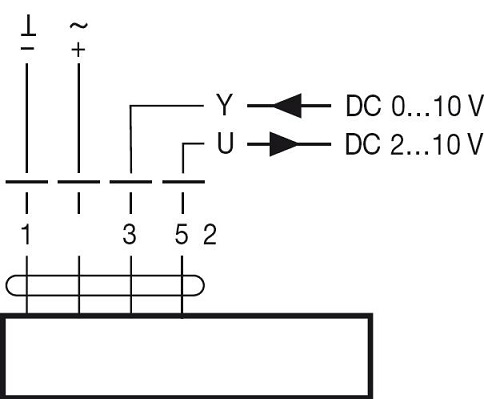

  • Control: abrir-cerrar (S) ó 0-10V (SR), las dos con muelle de retroceso.
  • Interruptor auxiliar: 1 x SPDT, 1 mA, 250 Vac (0-100% ajustable).
  • Potencia de consumo:
    • En funcionamiento: 5 W con fuerza de torsión nominal LF 230-(S) / 5 W con fuerza de torsión nominal LF 24-(S) y 2,2 W LF 24-(SR).
    • Estando parado: 3 W LM 230-(S) / 2,5 W LM 24-(S) y 1 W LF 24-(SR).
    • Dimensionado del cable: 7 VA LF 230-(S) / 7 VA LF 24-(S) y 5 VA LF 24-(SR).
  • Dirección de la rotación: reversible por montaje.
  • Ángulo de rotación: máximo 95º, limitado por ambos lados por medio de paradas finales mecánicas y ajustables.
  • El actuador está a prueba de sobrecarga.
  • No requiere interruptores de límite y automáticamente se detiene cuando llega a la parada final.
  • Tiempo de funcionamiento motor: 40 - 75 s.
  • Tiempo de funcionamiento muelle de retorno: 20 s.
  • Nivel de potencia de sonido: máximo 62 dB (A).
  • Grado de protección: IP54 en cualquier posición de montaje.
Accesorios:
  • K6-1: clips para diámetro de eje de 16 - 20 mm.
  • Posicionadores: tipo SGA24 y SGF24.
Otros productos disponibles:
  • Tipo S: con un interruptor auxiliar integrado de 0-100%, para señalización flexible.
  • Tipo SR: con actuación de 0 a 10V.
Texto para oferta:
  • Servomotor todo/nada con fuerza de torsión de 4 Nm para instalación directa sobre el eje de la compuerta. Con un interruptor auxiliar integrado de 0-100% (Tipo S), con dirección de la rotación reversible, angulo máximo de 95º con paradas finales mecánicas. Protección clase II totalmente aislado, IP54 en cualquier posición de montaje EMC: CE de acuerdo con 89/336/EEC.
  • AH tipo LF
Ejemplo de pedido:

LF 24-S



Explicación:

LF = Tipo de servomotor

24 = Tensión nominal (opcional)

S = Interruptor auxiliar (opcional)
