J12

Servomotores todo/nada

Servomotor para compuertas de hasta 8 m2 de superficie. Instalación simple y directa en el eje de la compuerta con una abrazadera de articulación universal, suministrado con una tira de anti-rotación para evitar que el actuador gire.

Aplicación:
  • Compuertas.
Composición:
  • Fuerza de torsión de 5 a 40 Nm.
  • Tensión nominal 230 Vac.
  • Tensión nominal 24V AC/DC.

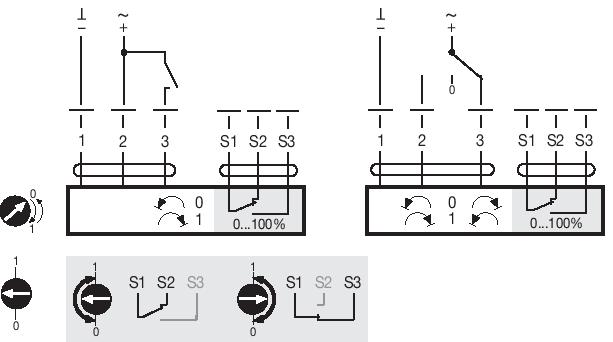

  • Control: abrir-cerrar o 3 puntos. Interruptor auxiliar: 1 x SPDT, 1 mA, 250 Vac (0-100% ajustable).
  • Potencia de consumo:
    • En funcionamiento: 1,5 W con fuerza de torsión nominal a 230V / 1 W con fuerza de torsión nominal a 24V.
    • Estando parado: 0,4 W a 230V / 0,2 W 24V.
    • Dimensionado del cable: 4 VA a 230V / 2 VA a 24V.
  • Dirección de la rotación: reversible con interruptor 0 o 1.
  • Control manual: cierre del engranaje que se desconecta con un botón de contacto, auto-ajustable.
  • Ángulo de rotación: máximo 95º, limitado por ambos lados por medio de paradas finales mecánicas y ajustables.
  • El actuador está a prueba de sobrecarga.
  • No requiere interruptores de límite y automáticamente se detiene cuando llega a la parada final.
  • Tiempo de funcionamiento: 150 s.
  • Nivel de potencia de sonido: máximo 35 dB (A).
  • Indicación de posición: mecánico, conectable.
  • Grado de protección: IP54 en cualquier posición de montaje.
Accesorios:
  • Interruptores auxiliares, tipo S1A o S2A.
  • Eje de extensión, tipo AV8-25.
Otros productos disponibles:
  • Tipo LM: compuertas hasta 1 m² y fuerza de torsión de 5 Nm.
  • Tipo NM: compuertas hasta 2 m² y fuerza de torsión de 10 Nm.
  • Tipo SM: compuertas hasta 4 m² y fuerza de torsión de 20 Nm.
  • Tipos GM: compuertas hasta 8 m² y fuerza de torsión de 40 Nm.

Tipo LM, NM y SM permiten la opción S: con un interruptor auxiliar integrado de de 0-100%, para señalización flexible.

Texto para oferta:
  • Servomotor todo/nada con fuerza de torsión de hasta 40 Nm para instalación directa sobre el eje de la compuerta. Con un interruptor auxiliar integrado de 0-100% (Tipo S), con dirección de la rotación reversible, angulo máximo de 95º con paradas finales mecánicas. Protección clase II totalmente aislado, IP54 en cualquier posición de montaje EMC: CE de acuerdo con 89/336/EEC.
  • AH tipo LM
Ejemplo de pedido:

LM 24A-S



Explicación:

LM A = Tipo de servomotor

24 = Tensión nominal (opcional)

S = Interruptor auxiliar (opcional)
