J04
Fan Coil

TB

Fan-Coil de conducto para un caudal de aire de entre 970 y 4880 m³/h
Para presiones hasta 180 Pa

Aplicación:
- Aspiración trasera o inferior (bajo pedido)
- Filtro de eficiencia G3 (MERV 5) fácilmente extraíble
- Sistemas de 2 o 4 tubos
- Batería de 4, 5, 4+1 o 5+1 filas
- Bandeja de condensados extendida asilada 5mm
- Bandeja auxiliar de condensados aislada 5mm (bajo pedido)
- Motor EC
Accesorios:
TERMOSTATO: Mecánico o electrónico, montado en pared o sobre la unidad para controlar todas las funciones de la unidad (modo verano/invierno, selector de 3 velocidades), preparado para control de válvula, etc.

VÁLVULA: 2, 3, 3 vías + bypass con actuadores todo/nada (230V/1F) y actuadores proporcionales (0…10VDC) para sistemas de 2 o 4 tubos. Pueden suministrarse sueltas o montadas de fábrica.

ENVOLVENTE: Estructura de acero galvanizado, caja con recubrimiento epoxy RAL 9010 (cualquier RAL disponible bajo pedido). Bajo pedido, aislamiento completo en sección de ventilador y batería (celdas cerradas de polietileno autoadhesivo de 5 o 12 mm, ignífugo clase 1 según estándar europeo).

CONTROL: Selector de 3 velocidades, caja eléctrica de control IP22 (IP55 bajo pedido), termostatos mecánicos y electrónicos, para montar en pared o sobre la unidad según el modelo de Fancoil.

REJILLA: Rejilla de impulsión en ABS, gris claro RAL 7047 (series F y FE). Rejilla de aluminio anodizado y lacado.



Texto para oferta:

Unidad básica de acero galvanizado. La unidad incluye motor y ventilador, serpentín de enfriamiento y/o calentamiento, filtro, bandeja de condensado principal y conexión eléctrica. Todas las partes en contacto con aire acondicionado están aisladas. Bandeja de goteo principal totalmente aislada con conexión de condensado.  Las bobinas están hechas de tubos de cobre y aletas de aluminio, provistas de una conexión macho (GAS) y una boquilla de aire. Los ventiladores dependen del tamaño de diferentes cantidades de turbinas. El total de la plataforma del ventilador (motor y turbina) está equilibrado dinámicamente para evitar ruidos y bajo consumo.

AH tipo TB

Ejemplo de pedido:

TB 4R+1 22 + A70



Explicación:

TB = Tipo de Fan Coil

4R+1 = Nº de filas

22 = Modelo (ver tabla)

A70 = Control versión digital (ver tabla)

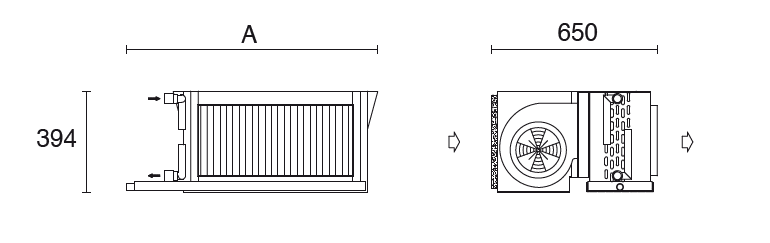

Datos técnicos:
