I03
Extractor centrífugo de tejado 400ºC/2h

THF-TVFC

Ventilador de extracción de tejado con descarga horizontal (THF) o vertical (TVFC - descarga vertical por medio de una cubierta para extracción de humo).

Aplicación:
  • Aire de salida de grandes cocinas.
  • Sistemas de extracción de incendios en edificios de oficinas y residencias.
  • Ventilación en edificios terciarios e industriales.
  • Ventajas:
    • Diseño elegante y sólido.
    • Dimensiones mínimas debido a una cubierta de escape vertical unidireccional.
    • Certificado para trabajar a 400ºC/2h.
    • Interruptor de proximidad integrado estándar.
    • Caudales controlables por medio de variadores de frecuencia o transformadores.
Composición:
  • Motor de impulsión fijado en una placa apoyada por una columna de 4 pies con un agujero de aspiración en la parte inferior.
  • Turbina hecha de acero galvanizado con un cubo de aluminio, completamente equilibrada.
  • Caudal de aire de hasta 28000 m3/h.
  • Motor eléctrico, protección IP55, fase 400V/3, clase F.
  • Apoyos ocultos y chapas pre-lacadas.
  • Cubierta protectora del motor:
    • Hecho de prolipropileno.
    • Cuatro pequeños cortes para ventilar el motor.
    • Interruptor de proximidad ya integrado.
  • Cubierta directiva para escape vertical.
  • Rejilla protectora en el ventilador hecha de acero galvanizado.
  • Color RAL 7015.
Accesorios:
  • Compuerta antirretorno tipo CART.
  • Base de apoyo sin aislamiento, H=300 mm tipo CPT.
  • Baso de apoyo, techo inclinado (el ángulo del techo tiene que ser determinado al pedido) H=300 mm tipo CTI.
  • Conexión brida tipo PLV.
  • Conexión flexible resistente al fuego tipo MAN.
Texto para oferta:
  • Ventilador de extracción de tejado con descarga horizontal (THF) o verical (TVFC) para una extracción de humo (400ºC/2h).
  • AH tipo THF o TVFC.
Ejemplo de pedido:
  • THF 32/4-8T



Explicación:

THF = Tipo de ventilador horizontal;

TVFC = descarga vertical

32 = Diámetro nominal impulsor

4-8 = Numero de polos, 2 velocidades

T = Suministro eléctrico, 400 V - 3ph; M = 230V - 1ph

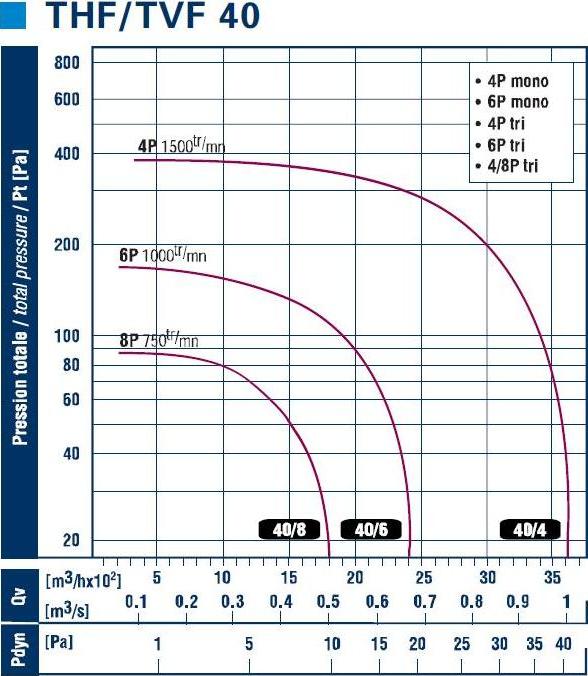

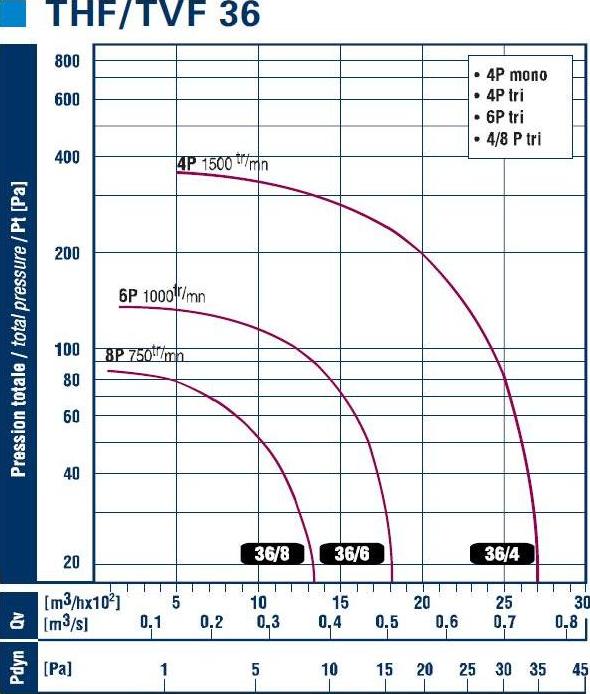

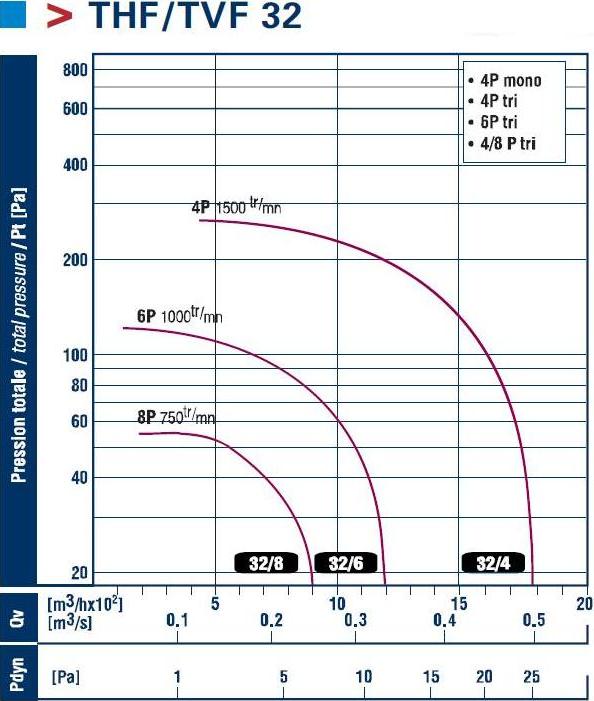

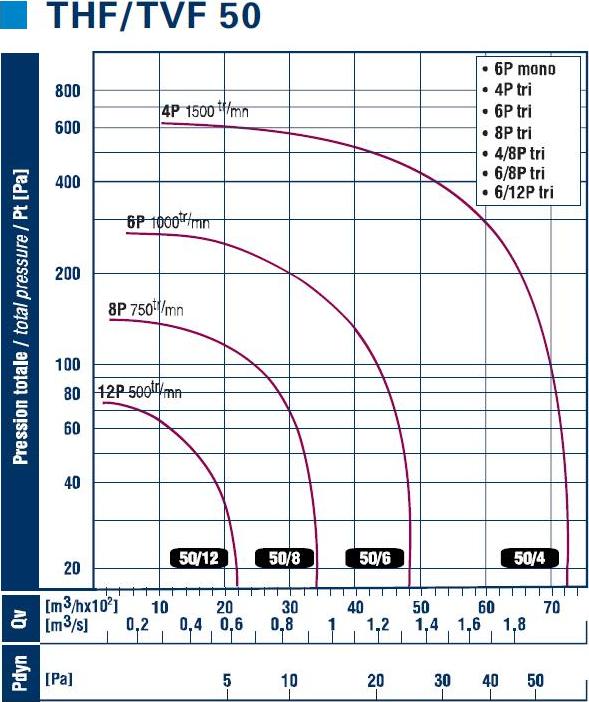

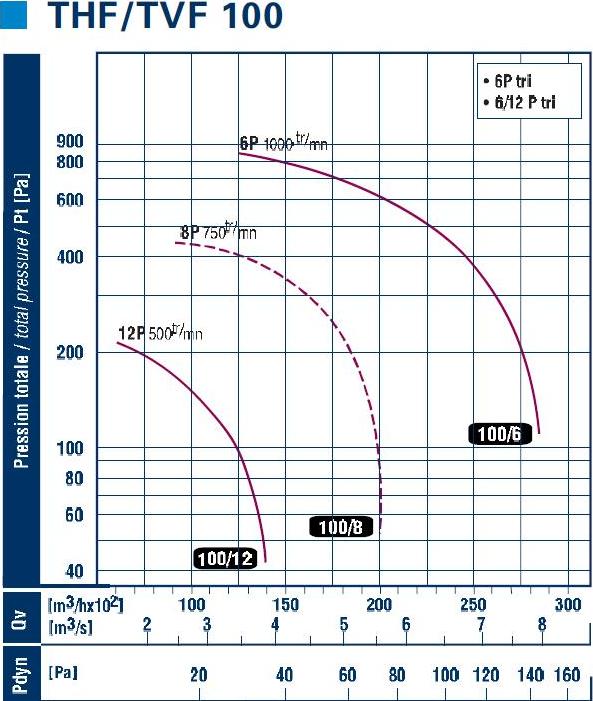

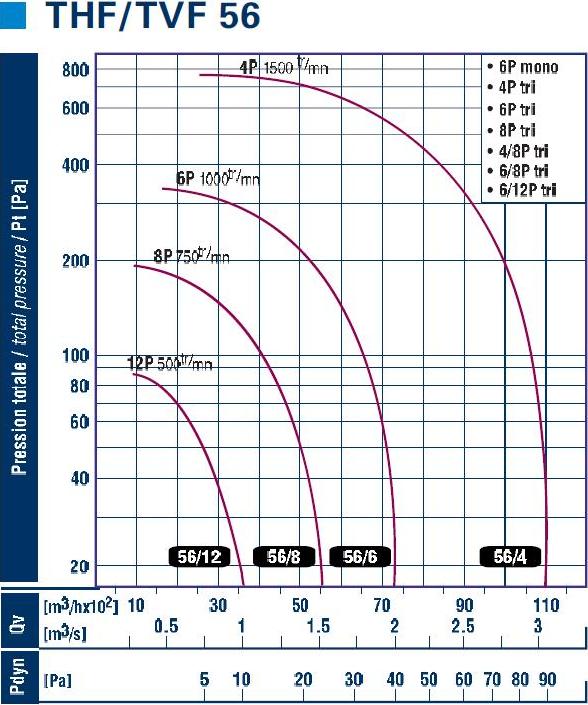

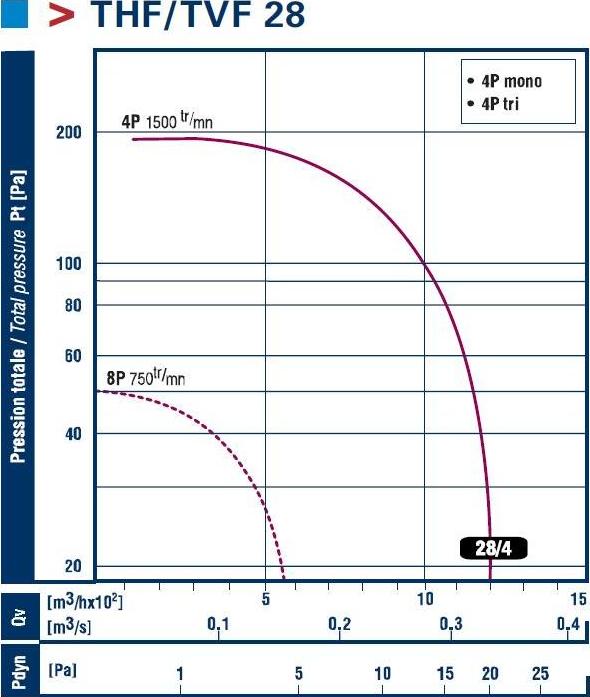

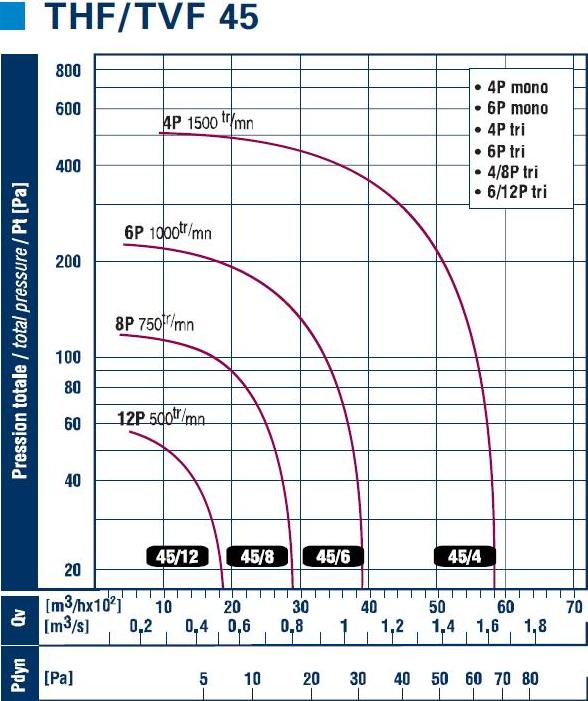

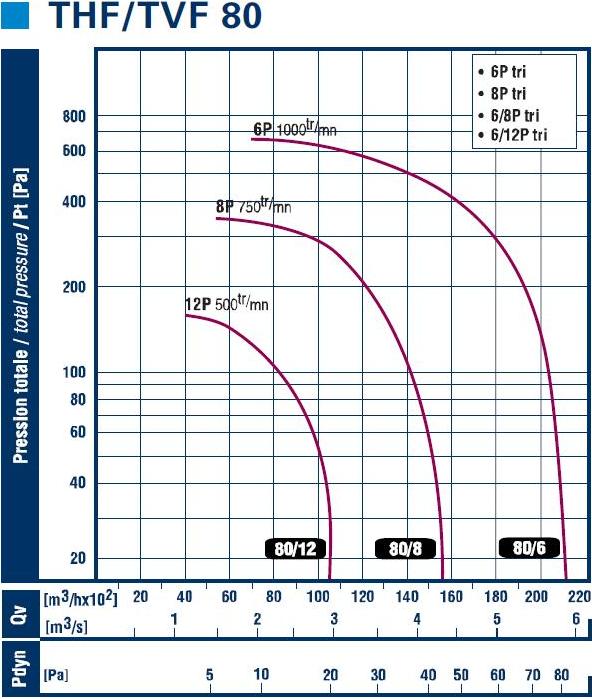

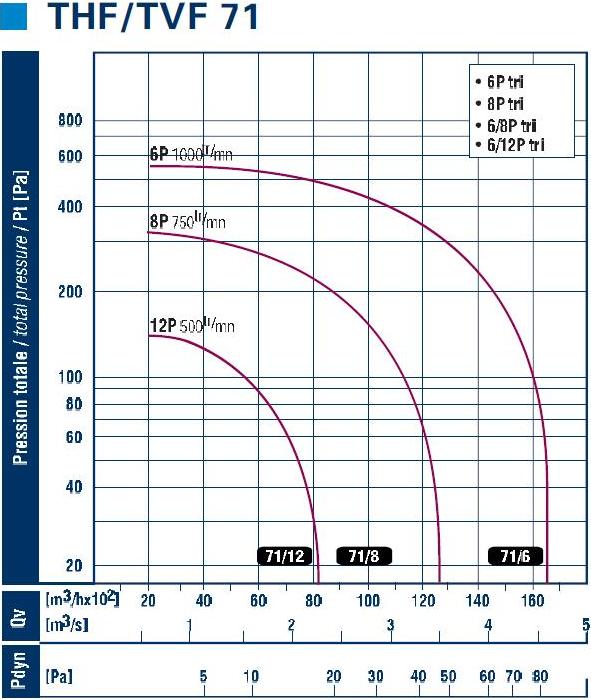

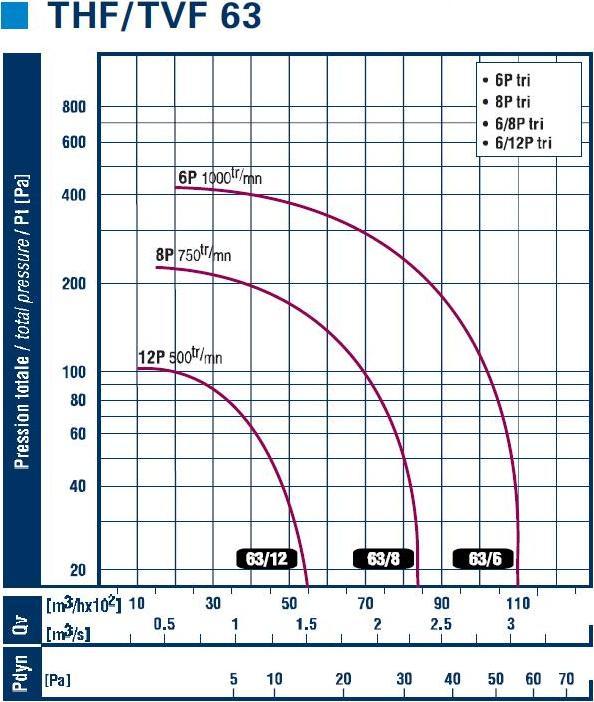

Datos técnicos:
